AD8331是一款单通道、超低噪声、线性dB可变增益放大器(VGA)，针对超声系统应用进行了优化，可以用作低噪声可变增益元件，频率最高为120 MHz。

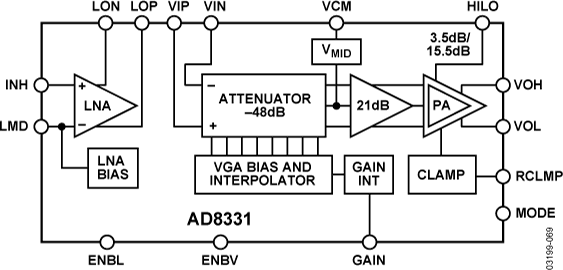

这款器件内置一个超低噪声前置放大器(LNA)、一个48 dB增益范围的X-AMP VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19dB，具有单端输入和差分输出。LNA输入阻抗可以利用一个电阻来调节，以便与信号源相匹配，且不影响噪声性能。
VGA的48dB增益范围使这些器件适合各种不同的应用。带宽在整个增益范围内可保持出色的一致性。对于40mV至1V范围内的控制电压，增益控制接口可提供精确的50dB/V线性dB调整。通过工厂调整可确保器件间及通道间具有出色的增益匹配特性。差分信号路径提供出色的二次和三次失真性能及低串扰。
AD8331的工作温度范围为-40℃至+85℃，采用20引脚QSOP封装。
AD8331为单通道版本，AD8332为双通道版本，AD8334为四通道版本。
欲了解技术规格信息，请参考AD8331/AD8332/AD8334数据手册。
应用
【用 途】 单通道可变增益放大电路【性能 参数】 采用20引脚QSOP封装，频率最高120MHz，内置一个超低噪声前置放大器(LNA)、一个48dB增益范围的X-AMP?VGA以及一个具有可调输出限制功能的可选增益后置放大器。LNA增益为19dB，具有单端输入和差分输出。工作温度范围为-40°C至+85°C
电路功能与优势在将具有宽动态范围的模拟信号转换为数字格式，而ADC分辨率不足以捕捉全部有用信息时，可变增益放大器（VGA）可以发挥重要作用。例如，具有2 V峰峰值输入范围的10位转换器的LSB大小为2 ÷ 1024，即稍低于2 mV。VGA放大幅度小于最低分辨率的输入信号，并衰减大信号，以免ADC饱和。信号强度在数微伏至数伏范围内的超声接收机，以及几乎所有接收机都会用到的中频（
电路功能与优势 在将具有宽动态范围的模拟信号转换为数字格式，而ADC分辨率不足以捕捉全部有用信息时，可变增益放大器(VGA)可以发挥重要作用。例如，具有2 V峰峰值输入范围的10位转换器的LSB大小为2 ÷ 1024，即稍低于2 mV。VGA放大幅度小于最低分辨率的输入信号，并衰减大信号，以免ADC饱和。信号强度在数微伏至数伏范围内的超声接收机，以及几乎所有接收机都会用到的中
电路图简介： 在将具有宽动态范围的模拟信号转换为数字格式，而ADC分辨率不足以捕捉全部有用信息时，可变增益放大器（VGA）可以发挥重要作用。
