产品详情

D834是一款单片、激光调整、四象限模拟乘法器，来自每个差分电压输入的跨导带宽(R(L)=50 欧姆) 超过500 MHz，适合高频率的应用。在乘法模式下，该器件的典型总满量程误差为0.5%，与应用模式和外部电路无关。它的性能相对温度不敏感，并且由于采用基于带隙基准电压发生器和其他设计功能的稳定偏置，其电源会变化。

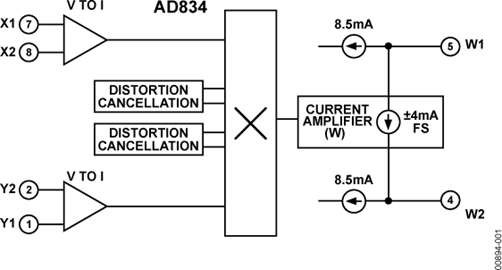

为保留高速双极性工艺的全带宽潜力以便制造AD834，该器件的输出采用集电极开路的差分电流对形式。为提供单端地参考电压输出，就需要某种形式的外部电流至电压的转换。这可以是一个宽带变压器、巴伦或有源电路，如运算放大器。在某些应用中（如功率测量），随之而来的信号处理可能并不需要高带宽。

传递函数经过精确调整，当X = Y = ±1 V，差分输出为±4 mA。这种校准可让两个或更多AD834器件的输出以完全相等的权数相加，从而不受负载电路精度的影响。

AD834J采用8引脚PDIP和塑料SOIC封装，额定温度范围为0°C至70°C商用温度范围；AD834A同样采用8引脚CERDIP封装和塑料SOIC封装，工作温度范围为-40°C至+85°C工业温度范围。AD834SQ/883B采用8引脚CERDIP封装，工作温度范围为-55°C至+125°C军用温度范围；同时提供S级芯片。

有关AD834（AN-212 and AN-216）的两篇应用笔记，可访问：www. .com。欲进一步了解应用电路，请参考AD811数据手册。
