产品详情

AD8354是一款工作频率为1 MHz至2.7 GHz的宽带、固定增益、线性放大器，设计用于种类广泛的无线设备，其中包括蜂窝、宽带、CATV和LMDS/MMDS应用。

这些增益模块采用ADI公司的高性能、硅互补双极性工艺制造，具有出色的工艺、温度和电源稳定性。这款放大器是单端放大器，内部匹配50 欧姆，整个工作频率范围内的回损高于10 dB。

当偏置3 V并且电源和输出引脚之间接有一个外部RF扼流圈时，AD8354可在900 MHz频率下提供约4.3 dBm的线性输出功率和20 dB的增益。直流电源电流为24 mA。在900 MHz时，输出三阶交调截点(OIP3)高于18 dBm；在2.7 GHz时，OIP3为14 dBm。

在900 MHz时，噪声系数为4.2 dB，反向隔离(S12)为-33 dB。

AD8354还可以采用5 V电源供电，此时无需任何外部电感。在这些条件下，AD8354在900 MHz频率下提供4.88 dBm的功率和20 dB的增益。直流电源电流为26 mA。在900 MHz时，OIP3高于19 dBm；在2.7 GHz时，OIP3为15 dBm。在900 MHz时，噪声系数为4.4 dB，反向隔离(S12)为-33 dB。

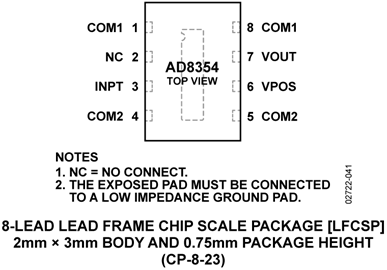

AD8354采用ADI公司专有的高性能、25 GHz、硅互补双极性IC工艺制造，并采用裸露焊盘式芯片级封装，可实现出色的热阻以及低阻抗接地连接。该器件的工作温度范围为-40°C至+85°C，并还可提供评估板。

应用

• VCO缓冲器
• 通用Tx/Rx放大
• 功率放大器前置驱动器
• 低功耗天线驱动器
