AD8363

50 Hz ~6 GHz 50 dB TruPwr 检波器

AD8363产品信息:

概览

优势和特点

  • 高精度均方根直流转换:50 Hz至6 GHz
  • 单端输入动态范围:>50 dB
  • 无需巴伦或外部输入调谐
  • 独立于波形和调制的射频功率检测
  • 以分贝表示的线性输出,缩放比例:52 mV/dB
  • 对数一致性误差:<±0.15 dB
  • 温度稳定性:<±0.5 dB
  • 电源电压范围:4.5 V至5.5 V
  • 工作温度范围:-40℃至+125℃
  • 省电功能:1.5 mW
  • 小尺寸、4 mm ×4 mm LFCSP封装

产品详情

AD8363是一款真均方根响应功率检波器,可以直接由单端50 欧姆源驱动。这一特性给AD8363带来了极大的频率灵活性,无需使用巴伦或任何其他形式的外部输入调谐,即可支持最高6 GHz的频率。

AD8363具有精确的功率测量功能,不受波形影响,适合各种高频通信和仪器仪表系统。该器件仅需5 V单电源供电和少量电容,使用非常简单,而且具有较高的测量精度。AD8363支持从任意低到6 GHz的频率范围,并可接受均方根值从不到-50 dBm至不低于0 dBm的输入,具有较大的波峰因素,全面超越WiMAX、CDMA、W-CDMA、TD-SCDMA、多载波GSM和LTE信号的精确测量要求。

AD8363可以确定具有复杂低频调制包络的高频信号的真实功率,也可用作简单的低频均方根电压表。其内部失调零点校准环路产生的高通角频可以通过附加于CHPF引脚的电容降低。

用作功率测量器件时,VOUT连至VSET。此时,输出与输入均方根值的对数成比例。读数直接表示为分贝,缩放比例为52 mV/dB或者大约1 V/十倍频程;不过,可以方便安排其他斜率。在控制器模式下,施加于VSET的电压确定输入端所需的功率电平,以将与设定点的偏差调零。输出缓冲可以提供高负载电流。

当在TCM2/PWDN引脚上施加逻辑高电平而使其进入省电模式时,AD8363的功耗为1.5 mW。25°C时,可在大约30 μs内恢复至60 mA的标称工作电流。AD8363采用16引脚4 mm × 4 mm LFCSP封装,工作温度范围为-40°C至+125°C。

同时提供完全填充且符合RoHS标准的评估板。

应用
  • 功率放大器线性化/控制环路
  • 多标准、多载波无线基础设施(MCGSM、CDMA、WCDMA、TD-SCDMA、WiMAX、LTE)
  • 发射机功率控制
  • 发射机信号强度指示(TSSI)
  • RF仪器仪表
  • AD8363数据手册:

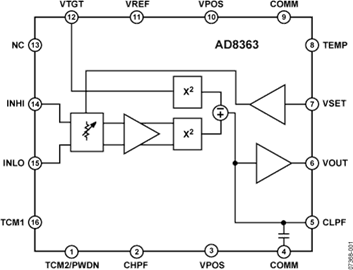

    AD8363引脚功能、电路图:

    ADI RMS功率检波器可以精确地测量波峰因素

      ADI公司最新推出AD8363 TruPwrTM 均方根(RMS) 功率检波器,可以精确地测量WiMAX/802.16、WCDMA、TD-SCDMA与LTE 应用中的波峰因素高度变化的高达6AD8363支持通信行业关注提高效率、改进易用性的需求,可以降低整个系统体积与成本。AD8363瞄准高性能射频应用,包括功率放大器线性化/控制环路、发射机功率控制、发射信号强度指示器(TSSI)与RF仪器。对功放的精确控制可以大大降低成本并提高效率。AD8363 TruPwrTM

    ADI推出AD8363 TruPwr RMS功率检波器

    AD8363支持通信行业关注提高效率、改进易用性的需求,可以降低整个系统体积与成本。AD8363瞄准高性能射频应用,包括功率放大器线性化/控制环路、发射机功率控制、发射信号强度指示器(TSSI)与RF仪器。对功放的精确控制可以大大降低成本并提高效率。

    ADI最新推出AD8363TruPwrRMS功率检波器

    AD8363支持通信行业关注提高效率、改进易用性的需求,可以降低整个系统体积与成本。AD8363瞄准高性能射频应用,包括功率放大器线性化/控制环路、发射机功率控制、发射信号强度指示器(TSSI)与RF仪器。对功放的精确控制可以大大降低成本并提高效率。

    RMS功率检波器(ADI

    AD8363支持通信行业关注提高效率、改进易用性的需求,可以降低整个系统体积与成本。AD8363瞄准高性能射频应用,包括功率放大器线性化/控制环路、发射机功率控制、发射信号强度指示器(TSSI)与RF仪器。对功放的精确控制可以大大降低成本并提高效率。
