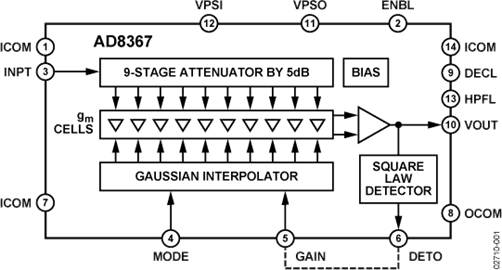

AD8367是一款高性能可变增益放大器，设计用于在最高500 MHz的中频频率下工作。从外部施加0至1 V的模拟增益控制电压，可调整45 dB增益控制范围，以提供20 mV/dB输出。精确的线性dB增益控制通过ADI公司的专有X-AMP 架构实现，该架构含有一个可变衰减器网络，由高斯插值器提供输入，从而实现精确的线性增益调整。
此外，AD8367集成一个平方律检测器，使该器件可用作AGC解决方案，并提供检测到的接收信号强度指示(RSSI)输出电压。
AD8367的额定工作频率为CDMA/GSM和W-CDMA移动通信应用中常见的中频频率70 MHz、140 MHz、190 MHz和240 MHz。

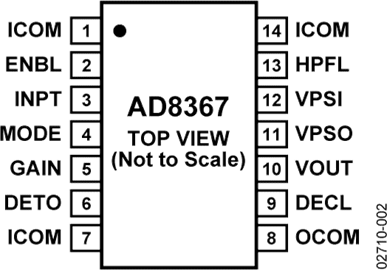

AD8367采用高性能硅双极性工艺制造，提供14引脚超薄紧缩小型(TSSOP)封装，额定温度范围为-40°C至+85°C。
摘要：AD8367是AD公司推出的新型VGA芯片，该芯片采用单端输入、单端输出方式，可在500MHz以下的任意频率下稳定工作。文中介绍了AD8367的特点、工作原理及使用注意事项，并在此基础上给出了几种典型应用电路。 关键词：VGA;AGC ;AD8367 1 主要特点 AD8367是AD公司推出的一款可变增益单端IF放大器，它使用AD公司先进的X-AMP结构，具有优异的增益控制特性。由于在
;;;;摘要：AD8367是AD公司推出的新型VGA芯片，该芯片采用单端输入、单端输出方式，可在500MHz以下的任意频率下稳定工作。文中介绍了AD8367的特点、工作原理及使用注意事项，并在此基础上给出了几种典型应用电路。;;;;关键词：VGA；AGC ；AD8367 ;;;;１;;主要特点 ;;;;ＡＤ８３６７是ＡＤ公司推出的一款可变增益单端ＩＦ放大器，它使用ＡＤ公司先进的Ｘ－
【用 途】 【性能 参数】【互换 兼容】
基于AD8367的大动态范围AGC系统的实现 国防科技大学 朱群 郑林华 引言AD8367是一款具有45dB控制范围的高性能可变增益放大器，输入信号从低频到500MHz带宽内增益均是以分贝为单位线性变化
AD8367线性分贝可变增益放大器电路的基本特性：1) 广泛的范围内模拟可变增益为-2.5—42.5dB；2) 3dB截止频率为500MHz；3) 增益和增益下降模式；4) 绒性分贝，缩小20mV/dB
引言 通信接收机的任务是从众多的电波中选出有用信号，并放大到解调器所要求的电平值后再由解调器解调，将频带信号变为基带信号。由于传输路径上的损耗和多径效应，接收机接收到的信号是微弱且又变化的，为保证信号还原或处理结果的可靠性，在接收机中频电路中通常都设计有自动增益控制(AGC)功能，使射频信号在接收机的中频输出稳定在一个固定的电平上。 同时进入接收机的除了信号还伴随着许多干扰，这些干扰信号强度往往远
引言 通信接收机的任务是从众多的电波中选出有用信号，并放大到解调器所要求的电平值后再由解调器解调，将频带信号变为基带信号。由于传输路径上的损耗和多径效应，接收机接收到的信号是微弱且又变化的，为保证信号还原或处理结果的可靠性，在接收机中频电路中通常都设计有自动增益控制(AGC)功能，使射频信号在接收机的中频输出稳定在一个固定的电平上。 同时进入接收机的除了信号还伴随着许多干扰，这些干扰信号强度往往远
