-12 dB至+22 dB增益范围可以按照37.5 dB/V精确调整，一致性误差极小。AD8368的3 dB带宽标称值为800 MHz，其与增益设置无关。在140 MHz、最大增益时，OIP3为33 dBm。输出本底噪声为-143 dBm/Hz，最大增益时的相应噪声系数为9.5 dB。单端输入和输出阻抗标称值为50 欧姆。
通过将引脚MODE拉至正电源电压或地电压，AD8368的增益可分别设定为增益控制电压的增函数或减函数。当引脚MODE被拉至高电平时，AD8368将作为增益增加的典型VGA工作。

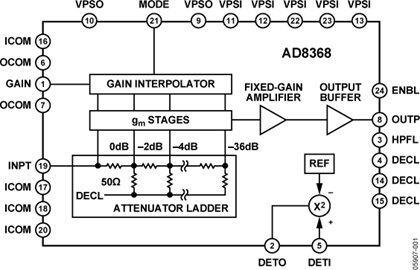

通过将引脚MODE接地并使用片上均方根检测器，AD8368可以配置为具有RSSI的完整自动增益控制(AGC)系统。输出功率与内部默认设置电平63 mV 均方根值（-11 dBm以50 欧姆为基准）精确一致，与波形的波峰因素无关。由于在DETI上可以获得非专用检测器输入，因此在最大34 dB输入功率范围内，AGC环路可以决定AD8368输出或信号链任何点的电平。此外，将输出信号作用于检测器之前，通过减小输出信号可以提高设置电平。
AD8368采用4.5 V至5.5 V电源供电，功耗为60 mA。将引脚ENBL接地即可进入完全省电状态，此时功耗小于3 mA。AD8368采用ADI公司的专有SiGe SOI互补双极性IC工艺制造，提供24引脚LFCSP封装，工作温度范围为-40°C至+85°C工业温度范围。应用电路板也可提供。
应用
数据手册, Rev. B, 09/2008
【用 途】 【性能 参数】【互换 兼容】
AD8368具有在最宽中频（IF）范围保持高线性度〔在70 MHz处具有 34 dBm 输出三阶交点（OIP3）〕的能力，从而允许它用于所有无线标准，包括2G、3G以及新兴的宽带无线标准，例如802.16AD8368 的380 MHz的工作频率范围允许它用于任何无线基础设施标准（其中使用一个或几个AGC环路优化基站动态范围）中的接受和发送路径，也允许设计工程师为优化信号的动态范围
AD8368最适合于用来保持基站RF收发器的宽动态范围，从而保证到达的呼叫信号无论强弱都能有效地处理和保持。另外，AD8368在片内集成一个精
AD8368最适合于
ADI公司的AD8368 VGA提供宽频范围的高线性度，并且集成内置RMS功率检测器，最适合为无线基础设施应用提供最高性能 全球领先的高性能半导体信号处理解决方案供应商和高性能放大器的领先供应商，
AD8368在片内集成一个精确的均方根或有效值(RMS)功率检测器，它能在4mm
AD8368最适合于用
