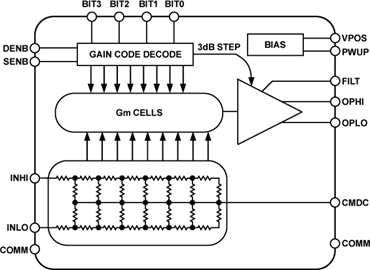

该器件具有4位数字控制增益接口，可配置为并行或3线串行控制。增益控制在45 dB的范围内可调，以3 dB递增。
它适合用于数字中频接收机，并且额定工作频率为常见的中频：70 / 140 / 190 / 240 / 380 MHz。20 MHz通道带宽的增益稳定性和平坦度低于0.1 dB（380 MHz时）。它结合了低失真和驱动200 或1 K 的能力，可作为灵活的高中频增益控制元器件使用。

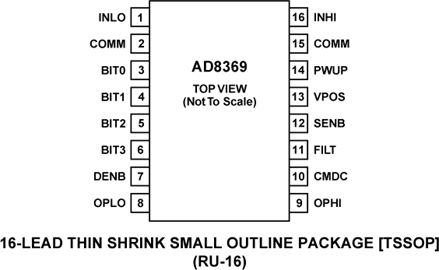

AD8369采用先进的硅双极性工艺制造，以3 V或5 V单电源供电，提供节省空间的16引脚超薄紧缩小型(TSSOP)封装，额定温度范围为-40°C至+85°C。
【用 途】 【性能 参数】【互换 兼容】
我们选用了AD8369，AD8369是一种以分贝为单位的线性数字可变增益放大器(DVGA)，该芯片具有45dB的增益调节范围，3dB步长，工作频率从低频到400 MHz，20 MHz带宽内增益波动小
功能电路中的ADI 的数字上变频芯片AD9957 和可控增益芯片AD8369 用于实现DAB 基带信号的上变频和信号放大。
EP3C16Q240C8N的片上可编程系统，该系统可用于实现IFFT运算和接口模块，利用可嵌入到此FPGA芯片的NiosII软核处理器来实现数据传输和控制.功能电路中的ADI的数字上变频芯片AD9957和可控增益芯片AD8369
