AD8372

41dB增益范围、1 dB步长、可编程双通道VGA

AD8372产品信息:

概览

优势和特点

  • 独立的双通道数字控制VGA
  • 差分输入和输出
    • 150 欧姆差分输入
    • 开集差分输出
  • 7.8 dB噪声指数至100 MHz(最大增益时)
  • HD2/HD3优于77 dBc(1 V峰峰值差分输出)
  • -3 dB带宽:130 MHz
  • 41 dB增益范围
  • 1 dB步长±0.2 dB
  • 串行8位双向SPI控制接口
  • 宽输入动态范围
  • 引脚可编程输出级
  • 关断特性
  • 5 V单电源:每通道106 mA
  • 32引脚LFCSP、5 mm × 5 mm封装

产品详情

AD8372是一款双通道、数字控制、可变增益放大器,能提供精密的增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8372非常适合多通道接收机应用。

对于宽动态范围应用而言,AD8372能提供41dB的宽增益范围。其增益可以通过4引脚、双向串行端口进行编程。每通道串行接口包括时钟、闩锁、数据输入线和数据输出线。

AD8372利用一个外部电阻提供设置输出级跨导能力。RXT1与RXT2引脚通常通过一个2.0 k欧姆的电阻接地,将最大增益额定值设置为31 dB。调整电流设置电阻,可以控制每个通道的增益和失真性能。这个灵活特性可用于功耗与失真性能折中的应用。

AD8372利用ENB1、ENB2引脚的适当逻辑电平供电。在省电模式下,AD8372待机电流不足2.6 mA,提供出色的输入-输出隔离。省电模式下保持增益设置。

AD8372采用ADI公司的高频BiCMOS工艺制作,具有精密增益控制调节能力和低失真性能。AD8372每通道的静态电流通常为106 mA。AD8372放大器采用紧凑的、散热增强型5 mm × 5 mm 32引脚LFCSP封装,工作温度范围是:-40°C ~ +85°C 。

应用

  • 差分ADC驱动器
  • CMTS上行直接采样接收机
  • CATV调制信号缩放
  • 普通RF/IF增益级
  • 单端-差分转换

AD8372数据手册:

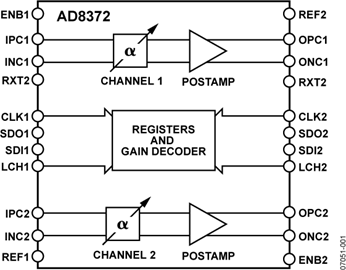

AD8372引脚功能、电路图:

AD8372

【用 途】 通用双通道数字控制可变增益放大器【性能 参数】  采用紧凑、散热改进型5mm×5mm32引脚LFCSP封装(引脚架构芯片级封装)。该器件工作温度范围是:–40℃~+85℃。 引脚排列图:【互换 兼容】
