AD8375产品信息：

概览

优势和特点
产品详情

优势和特点

24引脚，4 mm × 4 mm LFCSP封装
5 V单电源供电
关断特性
噪声系数：8 dB（最大增益时）
增益范围：-4 dB至+20 dB
差分输入与输出
带宽：630 MHz (-3 dB)
并行5位控制接口
提供稳定的SFDR与增益变化关系
步长：1 dB ± 0.2 dB
输出IP3：~50 dBm (200 MHz)
输出P1dB：19 dBm (200 MHz)

产品详情

AD8375是一款数字控制、可变增益、宽带宽放大器，可以提供精密增益控制、高IP3与低噪声系数。出众的低失真性能与宽信号带宽使得AD8375成为多种接收机应用中的卓越增益控制器件。AD8375采用先进的高速SiGe工艺制作，集成专有失真消除技术，在200 MHz时能获得50 dBm的IP3输出。

AD8375能以1dB的分辨率提供24 dB宽增益范围。通过可由标准TTL电平驱动的5引脚控制接口对增益进行调整，开集输出提供灵活的接口，允许利用负载阻抗来设置整个信号范围增益。因此，信号电压增益与负载成正比。

AD8375的电源由PWUP引脚的适当逻辑电平提供。其静态电流典型值为130 mA。在省电模式下，AD8375待机电流仅为5 mA，可以提供出色的输入-输出隔离。

AD8375采用ADI公司的高速SiGe工艺制作，采用小尺寸、散热增强型24引脚 4 mm × 4 mm LFCSP封装，工作温度范围：-40°C ～ +85°C。

应用

差分ADC驱动器

高中频采样接收机

宽带多通道接收机

仪器仪表

数据手册, Rev. 0, 8/07

AD8375超低失真IF可变增益放大器: AD8375超低失真IF可变增益放大器电路的基本特性：;;; AD8375是数字化控制、可变增益、宽带宽放大器，提供了精确的增益控制、高IP3和低噪声系数。优良的失真性能和高信号带宽使AD8375获得良好控制装置的各种接收器的应用。
采用差分驱动放大器和ADC的窄带接口设计方法: 引言　　ADI公司拥有种类齐全的高性能差分放大器产品（包括ADL5561、ADL5562、AD8375、AD8376和AD8352等），是以低失真、低噪声和低功耗为核心的通用IF和宽带应用的首选放大器
高性能差分驱动放大器和ADC的窄带接口设计方法_模拟技术: 简介ADI公司拥有种类齐全的高性能差分放大器产品（包括ADL5561、ADL5562、AD8375、AD8376和AD8352等），是以低失真、低噪声和低功耗为核心的通用IF和宽带应用的首选放大器。

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD8375

AD8375产品信息：

概览

优势和特点

产品详情

AD8375数据手册：

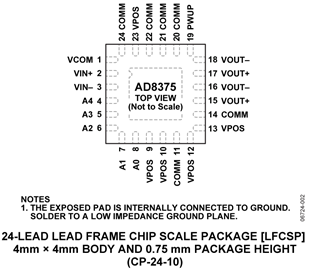

AD8375引脚功能、电路图：
