4个电流反馈型高电流放大器
理想的ADSL/ADSL2+双通道中央局(CO)线路驱动器
低功耗工作
- 电源电压：±5 V (+10 V)至±12 V (+24 V)
- 静态电源电压：每个放大器小于3 mA（全功率ADSL/ADSL2+ CO应用，20.4 dBm线路功率，5.5CF）
- 三种有功功耗模式及一种关断模式
高输出电压和电流驱动
- 峰值输出驱动电流：500 mA
- 42.6 V峰峰值差分输出电压
低失真
- -93 dBc（1 MHz，二次谐波）
- -103 dBc（1 MHz，三次谐波）
高速：差分压摆率：515 V/μs
AD8392AACP的其它功能
- 片内、共模电压产生

AD8392A内置四个高输出电流、低功耗运算放大器，特别适合ADSL和ADSL2+等数字用户线路系统中的中央局(CO)驱动器接口应用。该驱动器可以为线路提供20.4 dBm功率，同时能补偿由混合插入和后部端接电阻引起的损耗。

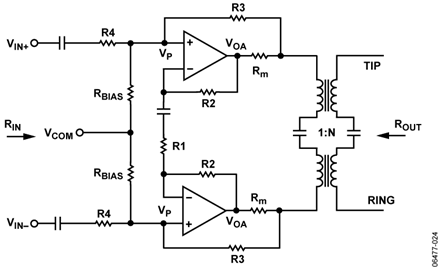

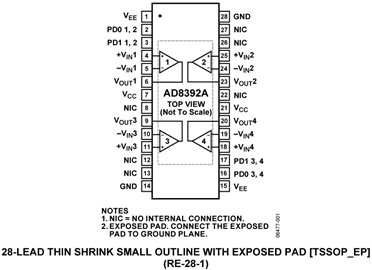

AD8392A提供两种散热增强型封装：28引脚TSSOP_EP (AD8392AARE)和5 mm × 5 mm、32引脚LFCSP (AD8392AACP)。通过两路数字输入（PD0和PD1）可以选择四种偏置模式。

此外，AD8392AACP提供VCOM引脚，用于产生片内共模电压。

低功耗、高输出电流、高输出电压摆幅以及稳定可靠的散热封装，使得AD8392A能够用作ADSL和其它xDSL系统中的CO线路驱动器。
