优势和特点
- 失调漂移：0.1 μV/°C（典型值）
- 电压失调：±400 μV（最大值，全温度范围）
- 电源工作范围：2.7 V至5.5 V
- 集成电磁干扰(EMI)滤波器
- 高共模输入电压范围
工作范围：-2 V至+70 V
耐压范围：-4 V至+85 V - 初始增益 = 20 V/V
- 宽工作温度范围：
-40°C至+125°C - 双向操作

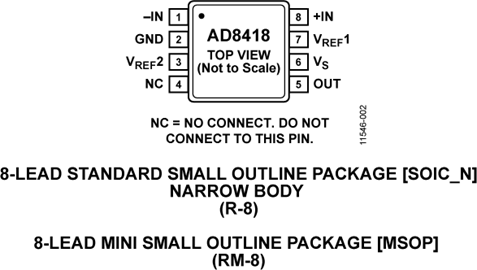

- 提供8引脚SOIC和8引脚MSOP
- 共模抑制比(CMRR)： 86 dB，直流至10 kHz
- 通过汽车应用认证
产品详情

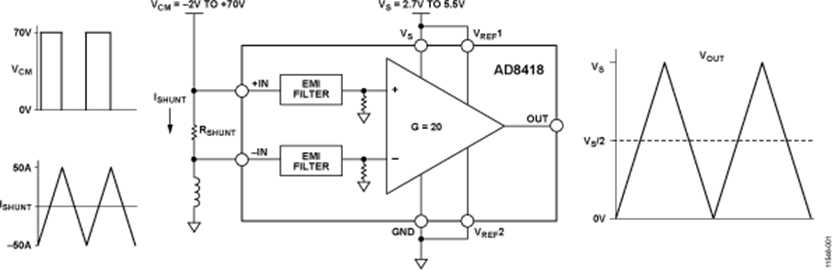

AD8418是一款高压、高分辨率分流放大器。设定初始增益为20 V/V，在整个温度范围内的最大增益误差为±0.15%。缓冲输出电压可以直接与任何典型转换器连接。AD8418在输入共模电压处于-2 V至+70 V范围时，具有出色的输入共模抑制性能；它能够在分流电阻上进行双向电流的测量，适合各种汽车和工业应用，包括电机控制、电池管理和电磁阀控制等。
在-40°C至+125°C的整个温度范围内，AD8418都能提供极佳的性能。它采用零漂移内核，在整个工作温度范围和共模电压范围内，失调漂移典型值为0.1 μV/°C。AD8418完全符合汽车应用规范，集成EMI滤波器和专利电路，在脉冲宽度调制(PWM)类输入共模电压下具有高输出精度。输入失调电压的典型值为±200 μV。AD8418提供8引脚MSOP和SOIC两种封装。
应用
- 高端电流检测：
电机控制
电磁阀控制
电源管理 - 低端电流检测
- 诊断保护
