AD8420是一款低成本、宽电源电压范围的放大器产品，用两个电阻可将增益设为1至1000之间的任意数值。该器件经过优化，用于在存在大共模信号时放大小差分电压。
AD8420基于一种电流模式架构，具有出色的输入共模范围。与常规仪表放大器不同，AD8420无需双电源即可轻松放大等于或略低于地电压的信号。AD8420拥有一个全范围轨到轨输出，其输出电压完全独立于输入共模电压。
AD8420既支持单电源也可采用双电源供电。该器件适用于采用受限单电源的便携式系统以及采用较大双电源供电的系统。增益通过两个电阻之比来设定。用户可以利用参考引脚使输出电压偏移，当输出信号需要以具体电压（如中间电源电压）为中心时，该特性十分有用。

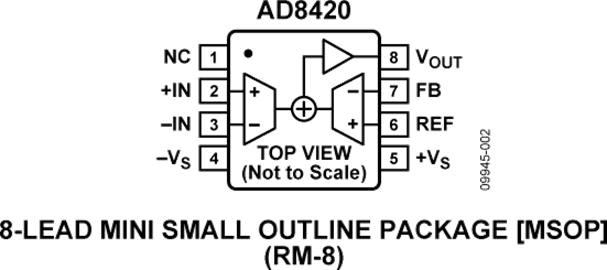

AD8420采用8引脚MSOP封装，保证性能的额定温度范围为-40°C至+85°C，而器件工作温度范围为-40°C至+125°C。
应用
【用 途】 仪表放大电路【性能 参数】 采用8引脚MSOP封装，宽电源电压范围，单电源供电：2.7V至36V，增益范围：1至1000，共模抑制比(CMRR)：100dB，电源电流：75uA，双电源供电：+/-2.7V至+/-18V，带宽(G=100)：2.5kHz，输入噪声：50nV/√Hz，最大失调电压：
;ADI）发表了仪表放大器产品线最新成员--结合精密度、低功率与价值等组合的AD8420微功率仪表放大器。AD8420具有100dB的高CMRR（共模
21ic讯ADI最近扩展了其备受赞誉的仪表放大器产品系列，新推出一款集精度、低功耗和价值于一身的微功耗、宽电源范围仪表放大器AD8420。AD8420的共模抑制比(CMRR)高达100dB，而功耗仅为75uA。与竞争产品相比，该器件能帮助设计师提高信号质量，并延长电池寿命。
AD8420 的共模抑制比 (CMRR) 高达100 dB，而功耗仅为75uA。与竞争产品相比，该器件能帮助设计师提
