AD844是一款高速单芯片运算放大器，采用ADI公司的结隔离互补双极性(CB)工艺制造，具有高带宽、非常快速的大信号响应特性和出色的直流性能。它虽然针对电流转电压应用进行了优化，主要用作反向模式放大器，但也适合许多同相应用。
AD844可取代传统的运算放大器使用，而它的电流反馈结构可以实现更加出色的交流性能、高线性度和异常干净的脉冲响应。
这类运算放大器提供闭环带宽，其主要由反馈电阻决定，与闭环增益基本无关。AD844不具有传统运算放大器和其他电流反馈型运算放大器的压摆率限制。20 V全输出步进时，峰值输出变化率可超过2000 V/μs。0.1%建立时间为100 ns（典型值），实质上与增益无关。AD844能够将50 欧姆负载驱动至±2.5 V并保持低失真，带短路保护功能（80 mA）。

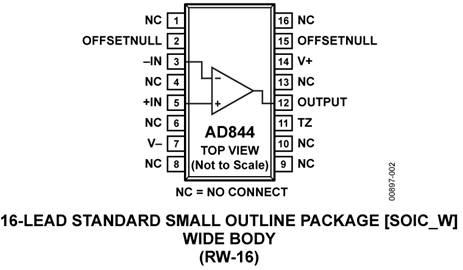

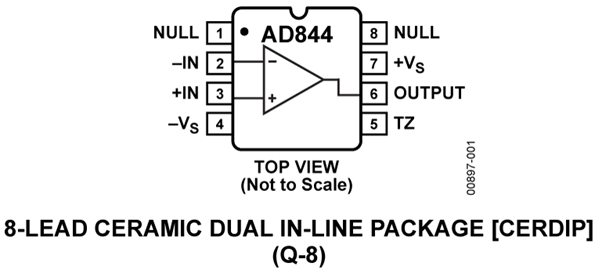

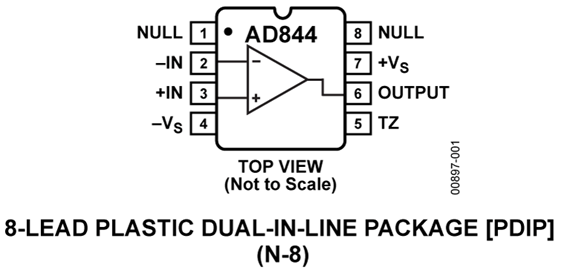

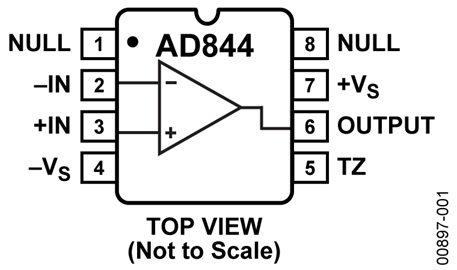

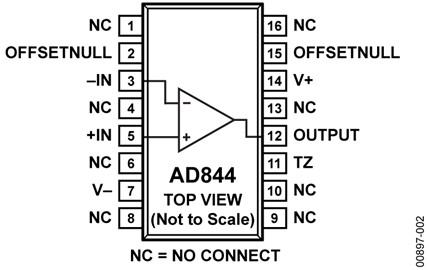

AD844提供四种性能等级产品和三种封装选项。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业温度范围，采用cerdip (Q)封装。AD844A还提供8引脚塑封小型DIP (N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，采用8引脚cerdip (Q)封装。同时提供按照MIL-STD-883B C版标准加工的A级和S级芯片及器件。
AD844按性能分为四个等级，并提供三种封装。AD844J采用16引脚SOIC (R)封装，额定温度范围为0°C至+70°C商用温度范围。AD844A和AD844B的额定温度范围为-40°C至+85°C工业范围，采用cerdip (Q)封装。AD844A还提供8引脚小型塑封DIP(N)封装。AD844S的额定温度范围为-55°C至+125°C军用温度范围，提供8引脚cerdip(Q)封装。还提供符合MIL-STD-883B、REV. C标准的"A"和"S"级别芯片和器件。
【用 途】 【性能 参数】【互换 兼容】
标签：电路图(5318)宽带运算(1)AD844芯片(1)程控放大电路 采用模拟开关CD4051、宽带运算放大器AD844及精密电位器实现10 mV／div～2 V／div的多档垂直分辨率。
若采用电压反馈型高速宽带运放AD844,则经常要与反馈电阻RF并联电容C进行相位补偿。电容C用于限制带宽的同时，也对容性负载有较强的承受能力。 若采用电流反馈型运放AD844,与电阻RF并联电容C,电路就不会稳定工作。因为电流反馈型运放的开环
若采用电压反馈型高速宽带运放AD844，则经常要与反馈电阻RF并联电容C进行相位补偿。电容C用于限制带宽的同时，也对容性负载有较强的承受能力。 若采用电流反馈型运放AD844，与电阻RF并联电容C，电路就不会稳定工作。因为
若采用电压反馈型高速宽带运放AD844，则经常要与反馈电阻RF并联电容C进行相位补偿。电容C用于限制带宽的同时，也对容性负载有较强的承受能力。 若采用电流反馈型运放AD844，与电阻RF并联电容C，电路就不会稳定工作。因为电流反馈型运放的开环
若采用电压反馈型高速宽带运放AD844，则经常要与反馈电阻RF并联电容C进行相位补偿。电容C用于限制带宽的同时，也对容性负载有较强的承受能力。 若采用电流反馈型运放AD844，与电阻RF并联电容C，电路就不会稳定工作。因为电流反馈型运放的开环增益
