产品详情

AD8469是一款快速比较器，采用ADI公司的专有XFCB2工艺制造。它具有极其丰富多样的功能特性，并且易于使用，具体包括：输入范围从VEE - 0.2 V至VCC + 0.2 V，低噪声，TTL-/CMOS-兼容输出驱动器，可调迟滞控制，以及关断输入。在电源电流典型值为500 μA时，该器件可提供40 ns传播延迟、10 mV过驱性能，可驱动15 pF负载。

这款器件提供灵活的电源方案：可采用+2.5 V单正电源供电，输入信号范围为-0.2 V至+2.7 V；也可采用最高+5.5 V正电源供电，输入信号范围为-0.2 V至+5.7 V。

TTL-/CMOS-兼容输出级旨在以全部额定定时特性驱动最高15 pF电容；当增加额外电容时，输出级性能以线性方式适度降低。比较器输入级提供鲁棒的较大输入过驱保护；当输入超过有效输入信号范围时，输出不会反相。

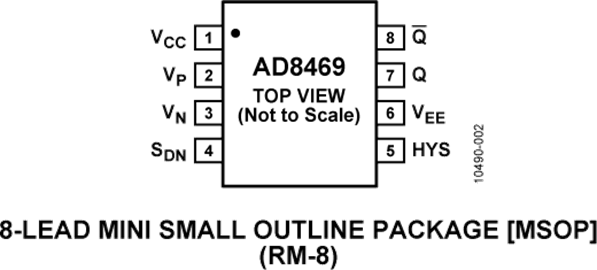

AD8469采用8引脚MSOP封装，提供关断引脚和迟滞控制特性。额定温度范围为-40℃至+125℃。

应用

• 高速仪器仪表
• 时钟与数据信号恢复
• 逻辑电平转换
• 高速线路接收机
• 阈值检测
• 峰值和零交越检波器
• 高速触发器电路
• 脉冲宽度调制器
• 电流/电压控制振荡器
