AD8552

零漂移、单电源RRIO双通道运算放大器

AD8552产品信息:

概览

优势和特点

  • 低失调电压:1 µV
  • 输入失调漂移:0.005 μV/°C
  • 轨到轨输入和输出摆幅
  • 5 V/2.7 V单电源供电
  • 高增益、高共模抑制比(CMRR)、高电源抑制比(PSRR):130 dB
  • 超低输入偏置电流:20 pA
  • 低电源电流:700 μA/运算放大器
  • 过载恢复时间:50 μs
  • 无需外部电容

产品详情

此系列放大器具有超低失调、漂移和偏置电流特性。AD8551、AD8552和AD8554分别是单路、双路和四路放大器,具有轨到轨输入和输出摆幅能力,均保证可采用2.7 V至5 V单电源工作。

AD855x系列可提供以前只有昂贵的自稳零或斩波稳定放大器才具有的特性优势。这些零漂移放大器采用ADI公司的电路拓扑结构,将低成本与高精度特性融于一体,无需外部电容。

AD855x的失调电压仅为1 μV,漂移为0.005 μV/°C,因而特别适合不容许存在任何误差源的应用。这些器件在工作温度范围内的漂移接近零,对温度、位置和压力传感器、医疗设备以及应变计放大器应用极为有利。轨到轨输入和输出摆幅能力则使高端与低端检测均得以轻松实现。

AD855x系列的额定温度范围为-40℃至+125℃扩展工业/汽车应用温度范围。AD8551单路放大器提供8引脚MSOP和8引脚窄体SOIC两种封装。AD8552双路放大器提供8引脚窄体SOIC和8引脚TSSOP表面贴装两种封装。AD8554四路放大器提供14引脚窄体SOIC和14引脚TSSOP两种封装。

应用

  • 温度传感器
  • 压力传感器
  • 精密电流检测
  • 应变计放大器
  • 医疗仪器
  • 热电偶放大器
  • AD8552数据手册:

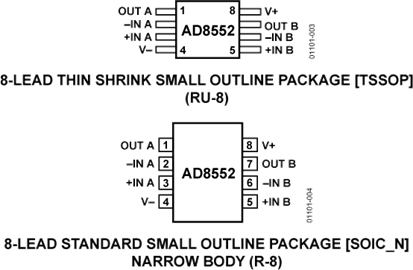

    AD8552引脚功能、电路图:

    AD8552

    【用 途】 双运放放大器【性能 参数】双列8脚封装。工作电压2.7 V至5 V的单电源驱动。由于本身失调电压仅为1 μV,失调电压漂移为0.005 μV/°C。具有轨 -轨的输入和输出 ,它们的输入失调电压极低 ,且对偏置电流的要求也很低 ,同时具有很快的过载恢复能力。额定温度范围为-40℃至+125℃扩展工业/汽车温度范围。基本

    AD8551/AD8552/AD8554单电源轨至轨I/O运算放大器

    AD8551/AD8552/AD8554单电源轨至轨I/O运算放大器电路的基本特性:1) 低偏置电压为1μV;2) 输入漂移电压为0. 005μV/OC;3) 轨至轨输入和输出摆幅;4) 单电源电压为5V

    圣邦微推出高精度运算放大器SGM8552

    圣邦微推出高精度运算放大器SGM8552圣邦微电子(SGMICRO)最新推出的SGM8552,为双通道高精度运算放大器产品,是针对微弱信号的测量,轨到轨输入/输出,低1/f噪声,可完全替代AD8552
