除DAC外，片内还集成了一个轨到轨放大器、锁存器和基准电压源。基准电压(V(REF))经调整可提供2.5 V输出，片内放大器则将DAC输出提升至4.095 V满量程。用户只需提供+5 V电源。

AD8582采用自然二进制编码方式。运算放大器输出摆幅为0 V至+4.095 V，分辨率为每位1 mV，能够驱动±5 mA电流。工作电压可以降低至4.3 V，此时输出负载电流小于1 mA。

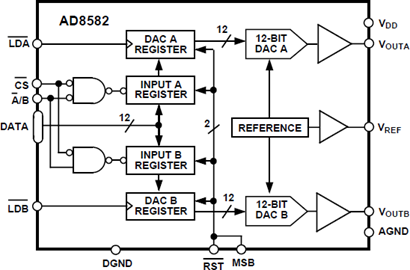

高速并行数据接口可以与较快的处理器连接，并且处理器无需等待。双缓冲输入结构允许用户一次一个地加载输入寄存器，然后一个与LDA和LDB输入相连的单负载选通会同时更新两个DAC输出。LDA和LDB也可以分别独立激活，以便立即更新相应的DAC寄存器。当芯片选择CS输入选通时，地址输入会对DAC A或DAC B进行解码。异步复位输入可将输出设置为零电平。当复位输入选通时，可以用MSB位将预设值设为中量程。

AD8582提供24引脚塑封DIP和SOIC-24表贴两种封装，每个器件的额定温度范围均为-40°C至+85°C，电源电压范围为+5 V ± 5%。
