AD8592

CMOS单电源RRIO双通道运算放大器,具有±250 MA输出电流和省电关断模式

AD8592产品信息:

概览

优势和特点

  • 单电源供电:2.5 V至6 V
  • 高输出电流:±250 mA
  • 极低关断电源电流:100 nA
  • 低电源电流:每个放大器750 μA
  • 宽带宽:3 MHz
  • 压摆率:5 V/μs
  • 无反相
  • 极低输入偏置电流
  • 关断模式下为高阻抗输出
  • 单位增益稳定

产品详情

AD8591、AD8592和AD8594分别是单路、双路和四路轨到轨输入与输出、单电源放大器,具有250 mA输出驱动电流和省电关断模式。AD8592的每个放大器均具有独立的关断功能。当两个放大器均处于关断模式时,总电源电流降至1 µA以下。AD8591和AD8594均内置一个主关断功能,可将总电源电流降至1 µA以下。在关断模式下,所有放大器输出均处于高阻抗状态。

这几款放大器具有极低的输入偏置电流,适合积分器和二极管放大应用。输出在使用几乎任何容性负载的情况下均可保持稳定。在主动模式下,每个放大器的电源电流小于750 μA。

这几款放大器的具体应用包括便携式计算机、便携式电话耳机、音频端口、声卡和机顶盒的音频放大。AD859x系列能够驱动高容性负责,如LCD面板基准电平。

轨到轨输入与输出摆幅能力使设计人员能够在单电源系统中缓冲CMOS DAC、ASIC及其它宽输出摆幅器件。

AD8591、AD8592和AD8594的额定工作温度范围为-40°C至+85°C工业温度范围。AD8591单路放大器采用6引脚小型SOT-23封装。AD8592双路放大器采用10引脚表面贴装MSOP封装。AD8594四通道放大器采用16引脚窄体SOIC和16引脚TSSOP两种封装。

AD8592数据手册:

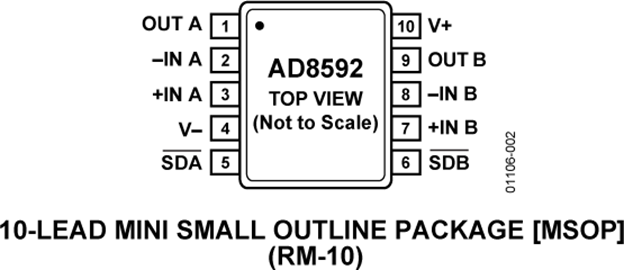

AD8592引脚功能、电路图:

AD8592

【用 途】 【性能 参数】【互换 兼容】
