AD8599

双极低失真、极低噪声运算放大器

AD8599产品信息:

概览

优势和特点

  • 低噪声: 1.1 nV/√Hz (1 kHz)
  • 低失真: -120 dB THD (1 kHz)
  • 输入噪声(0.1 Hz至10 Hz): <76 nV p-p
  • 压摆率: 14 V/μs
  • 宽带宽: 10 MHz
  • 电源电流: 每个放大器4.8 mA(典型值)
  • 低失调电压: 10 μV(典型值)
  • 欲了解更多特性,请参考数据手册
AD8599-EP支持防务和航空航天应用(AQEC标准)
  • 下载 AD8599-EP 数据手册 (pdf)
  • 扩展温度范围: -55℃至+125℃
  • 受控制造基线
  • 唯一封装/测试厂
  • 唯一制造厂增强型产品变更通知
  • 认证数据可应要求提供
  • V62/16604 DSCC图纸号

产品详情

AD8597/AD8599是极低噪声、低失真运算放大器,非常适合用作前置放大器。 AD8597/AD8599在音频带宽上具有低噪声(1.1 nV/√Hz)和低谐波失真(-120 dB或更佳)特性,能够达到音频、医疗和仪器仪表应用中对前置放大器的较宽动态范围要求。 此外还具有出色的压摆率(14 V/μs)和10 MHz增益带宽,非常适合医疗应用。 低失真和快速建立时间特性则使这些器件非常适合于缓冲高分辨率数据转换器。

AD8597采用8引脚SOIC和LFCSP封装,AD8599采用8引脚SOIC封装, 额定温度范围均为-40°C至+125°C。 AD8597和AD8599属于ADI公司不断扩展的低噪声运算放大器系列。

应用

  • 专业音频前置放大器
  • 自动测试设备/精密测试仪
  • 成像系统
  • 医学/生理测量
  • 精密检测器/仪器
  • 精密数据转换

AD8599数据手册:

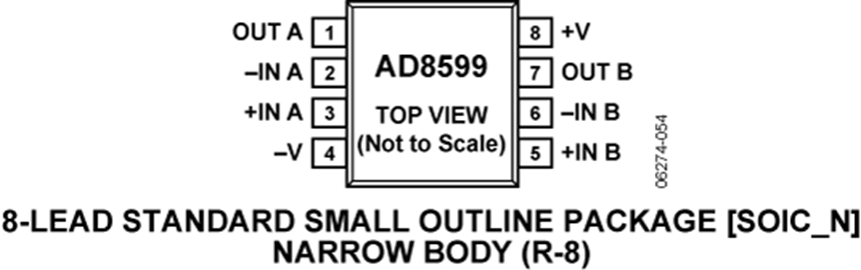

AD8599引脚功能、电路图:

ADI推出宽电压范围低噪声双运算放大器AD8599

ADI的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备(ATE)和其它工业应用,而无需牺牲精密度。AD8599是在高达36 V宽电源电压范围内在1 kHz处具有1 nV/√Hz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。 AD8599的低噪声和小尺寸封装特性使其容易使用。它适合于

AD8599

AD8599是一种极低噪声、低失真双运算放大器,在音频带宽内的1nV/根号Hz低噪声和0.0001%(或更好)的失真度指标,使它具备足够的动态范围以适应音响前置放大器、医疗以及仪器应用。

ADI双运算放大器AD8599在宽电源电压范围内具有低噪声特性_模拟技术

国模拟器件公司(ADI)的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备(ATE)和其它工业应用,而无需牺牲精密度。AD8599作为在高达36V宽电源电压范围内在1kHz处具有1μV/Hz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。 AD8599的低噪声和小尺寸封装特性使其容易使

ADI 推出双运算放大器_模拟技术

美国模拟器件公司(ADI)的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备(ATE)和其它工业应用,而无需牺牲精密度。AD8599作为业界唯一的在高达36 V宽电源电压范围内在1 kHz处具有1 nV/Hz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。 AD8599

ADI推出宽电压范围低噪声双运算放大器AD8599_模拟技术

ADI的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备(ATE)和其它工业应用,而无需牺牲精密度。AD8599是在高达36 V宽电源电压范围内在1 kHz处具有1 nV/√Hz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。 AD8599的低噪声和小尺寸封装特性使其容易使用。它适合于闭

ADI双运算放大器面向低噪声及工业应用

美国模拟器件公司(ADI)的AD8599双运算放大器适合于要求低噪声的医学、仪器仪表、自动测试设备(ATE)和其它工业应用,而无需牺牲精密度。AD8599作为在高达36V宽电源电压范围内在1kHz处具有1μV/Hz电压噪声的双运算放大器,其电压噪声比标准放大器降低了80%。AD8599可提供与许多单运算放大器相同的封装尺寸,所以它能够大大提高集成度。AD8599的低噪声和小尺寸封装特性使其容易使用。它适合于闭环增益,误差反馈放大器配置和互导放大

4通道、8位ADC AD7999的超低失真驱动器电路设计,附数据手册

该电路采用超低失真、超低噪声双电源运算放大器AD8599和超高精度带隙基准电压源AD780,能够提供具有充足建立时间的低阻抗驱动器,以及高精度基准电压,从而确保AD7999发挥最大性能。AD8599是一款双路运算放大器,采用±4.5V至±18V电源供电。

ADI新款双信道运算放大器可提供低噪声性能

ADI的新款AD8599双运算放大器是针对医疗、仪器、自动测试设备(ATE)、及其它需要低噪声却又不能牺牲精确度的工业应用所设计出的产品。AD8599由于是采用与许多单组运算放大器相同的封装,因此可达到高出许多的整合程度。 A

AD8599是双路超低噪声运算放大器吗?

AD8599双路超低失真超低噪声运算放大器电路的基本特性:1) 低噪声,在lkH:时为1nv;;; 2) 低失真,在20kHz时,THD:-105dB;;;; 3) 噪声电压峰一峰值为< 80nV
