概览

AD8603/AD8607/AD8609分别是单通道/双通道/四通道、微功耗、轨到轨输入和输出放大器，具有极低的失调电压以及低输入电压和电流噪声特性。

这些放大器采用专利调整技术，无需激光调整便可达到出色的精度。三款器件均采用1.8 V至5.0 V单电源或±0.9 V至±2.5 V双电源供电。低失调、低噪声、极低输入偏置电流和低功耗特性相结合，使AD8603/AD8607/AD8609特别适合便携式和环路供电仪器仪表应用。

在输入与输出上还具有轨到轨摆幅能力，因而设计人员可以在低功耗、单电源系统中缓冲CMOS ADC、DAC、ASIC及其它宽输出摆幅器件。

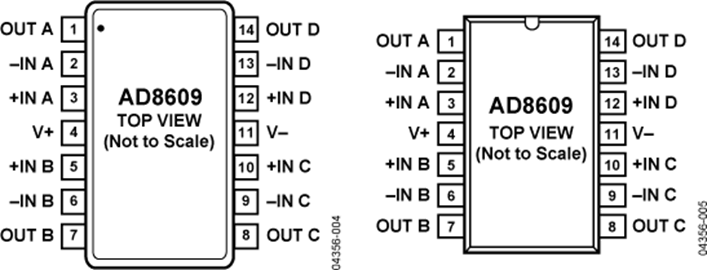

AD8603提供5引脚小型TSOT封装。AD8607提供8引脚MSOP和8引脚SOIC两种封装。AD8609提供14引脚TSSOP和14引脚SOIC两种封装。

应用

电池供电仪器仪表

多极滤波器

传感器

低功耗ASIC输入或输出放大器

具有高通滤波器特性的放大器电路: 图中，AD8609 (AD8603/AD8607)是一个具有低于50vv偏移电压、lpA输入偏置电流、噪声电压为22nV/卵石。电流消耗为50VA的低
微功率轨对输入与输出运算放大器: 5D-11 ;;;;;; 图8. 47中使用的AD8603/AD8607/AD8609是一款微功率、轨对轨输入与输出运算放大器，-3dB带宽为400kHz，
低功耗心电监测仪设计: 作者：罗吉利用AD8236仪表放大器、AD8609高精度运算放大器以及ADuC7026微控制器研制了一种新型的心电监测仪，该仪器能够对心电信号进行放大、滤波和数据处理，并将心电图及心率显示在计算机上。
