AD8684产品信息：

概览

优势和特点
产品详情

优势和特点

低电源电流：每个放大器250 µA(最大值)
高压摆率：9 V/µs
带宽：3.5 MHz(典型值)
低失调电压：1 mV (最大值,25°C)
低输入偏置电流：20 pA (最大值,25°C)
共模抑制比(CMRR)：90 dB（典型值）
快速建立时间
单位增益稳定

产品详情

AD8682和AD8684分别是双路和四路低功耗、精密（1 mV）JFET放大器，具有出色的速度和低电源电流特性。典型压摆率为9 V/μs，每个放大器的电源电流低于250μA。这些单位增益稳定型放大器的典型增益带宽为3.5 MHz。JFET输入级则可确保典型偏置电流仅数pA，且在整个工作温度范围内均小于125 pA。

上述器件非常适合便携式、低功耗应用，特别是较高源阻抗应用。两款放大器的单位增益稳定，可以驱动较高的容性负载（G = 1、同相），在各种条件下均具有出色的动态响应范围，并且能以低静态电流提供直流精度性能。

应用

便携式通信

低功耗工业和仪器仪表应用

环路滤波器

有源和精密滤波器

积分器

应变计放大器

便携式医疗仪器

电源电流监控

AD8684: 【用　途】【性能参数】【互换兼容】
AD8682/AD8684双路低功耗高速JFET运算放大器: AD8682/AD8684双路/4路低功耗高速JFET运算放大器电路的基本特性：1) 每个放大器的低电源电流为250μA（最大值）；;;; 2) 高转换率为9 V/μs；3) 带宽为3.5MHz（典型值

AS	ACT85610	ACT4921	ACT4911	ACT4910
ACT8945A	ACT8892	ACT88760	ACT8870	ACT8865
ACT8849	ACT8847	ACT8846	ACT88430	ACT8840
ACT88329	ACT88327	ACT88326	ACT88325	ACT88321

AD8684

AD8684产品信息：

概览

优势和特点

产品详情

AD8684数据手册：

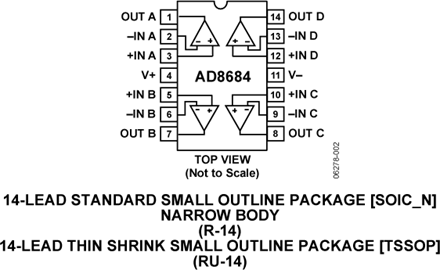

AD8684引脚功能、电路图：
