AD9102

低功耗、14位、180MSPS、数模转换器和波形发生器

AD9102产品信息：

概览

  • 优势和特点
  • 产品详情

优势和特点

  • 片内4096 × 14位模式存储器
  • 片内DDS
  • 功耗（3.3 V、4 mA输出）
    • 96.54 mW (180 MSPS)
  • 休眠模式：<5 mW（3.3 V时）
  • 电源电压：1.8 V至3.3 V
  • 差分电流输出：8 mA（最大值，3.3 V）
  • SFDR至奈奎斯特频率
    • 87 dBc（10 MHz输出）
  • 相位噪声（1 kHz偏移、180 MSPS、8 mA）：-150 dBc/Hz
  • 小尺寸、32引脚、5 mm × 5 mm LFCSP无铅封装，3.6 mm × 3.6 mmexposed pad

产品详情

AD9102 TxDAC 和波形发生器是高性能DAC，集成片上模式存储器，用于复杂波形生成，具有直接数字频率合成器(DDS)。

该DDS是一个14位输出、最高180MHz的主机时钟正弦波发生器，带24位调谐字，支持10.8Hz/LSB的频率分辨率。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内部模式控制状态机允许用户对DAC的模式周期以及DAC信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器，并将模式载入SRAM。

在数字信号传送至DAC的过程中对信号进行增益调节和失调调节。

AD9102提供出色的交流和直流性能，并支持高达180 MSPS的DAC采样率。

AD9102具有灵活的工作电源范围（1.8 V至3.3 V）和低功耗，非常适合便携式和低功耗应用。

产品特色
  1. 高度集成。
    片内DDS和4096 × 14模式存储器
  2. 低功耗。
    DAC采用1.8 V至3.3 V单电源供电
    为低功耗空闲期提供省电模式
应用
  • 医疗仪器
  • 便携式仪器
  • 信号发生器、任意波形发生器
  • 汽车雷达

AD9102数据手册：

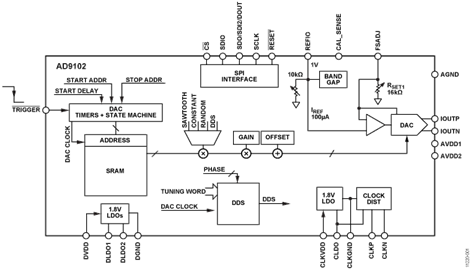

AD9102引脚功能、电路图：

ADI推出集成复杂波形生成功能的DAC

高性能信号处理解决方案供应商及数据转换器市场份额领先者*，最近发布了四通道、12位/单通道、14位的180 MSPS波形发生器 AD9106/AD9102，均片内集成静态随机存取存储器 (SRAM) 和直接数字频率合成器
