优势和特点
- 功耗（3.3 V、20 mA输出）
- 191 mW (10 MSPS)
- 232 mW (125 MSPS)
- 休眠模式：<3 mW（3.3 V时）
- 电源电压：1.8 V至3.3 V
- SFDR至奈奎斯特频率
- 86 dBc（1 MHz输出）
- 85 dBc（10 MHz输出）
- NSD（10 MHz输出，125 MSPS，20 mA）：-143 dBc/Hz
- 差分电流输出：4 mA至20 mA
- 2个片内辅助DAC
- CMOS输入以单端口方式工作
- 输出共模：0 V至1.2 V可调
- 小尺寸40引脚LFCSP封装，符合RoHS标准
产品详情

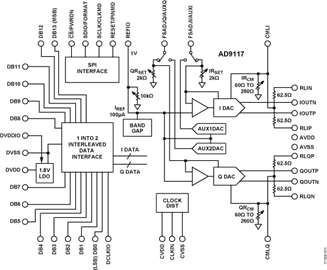

AD9114 /AD9115/ AD9116 / AD9117 分别是引脚兼容的双通道、8/10/12/14位、低功耗数模转换器(DAC)，提供125 MSPS采样速率。这些TxDAC 转换器针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。
AD9114/AD9115/AD9116/AD9117均提供出色的交流和直流性能且支持最高125 MSPS的更新速率。
AD9114/AD9115/AD9116/AD9117具有灵活的电源电压范围（1.8 V至3.3 V）和低功耗特性，非常适合便携式和低功耗应用。
产品特色
- 低功耗。DAC采用1.8 V至3.3 V单电源供电；总功耗在100 MSPS时降至225 mW。低功耗空闲期间可以进入睡眠模式和省电模式。
- CMOS时钟输入。高速、单端CMOS时钟输入支持125 MSPS转换速率。
- 与其它元件轻松接口。利用0 V至1.2 V的可调共模输出特性，就可以与共模电平大于0 V的其它元件轻松接口。
