优势和特点
- 灵活的CMOS接口允许双字、字或字节加载
- 单载波W-CDMA ACLR = 80 dBc（122.88 MHz中频）
- 可调模拟输出：8.7 mA至31.7 mA，RL = 25 欧姆至50 欧姆
- 新颖的2×/4×/8×插值器/复数调制器允许将载波放在DAC带宽中的任意位置
- 增益与相位调整支持边带抑制
- 多芯片同步接口
- 高性能、低噪声锁相环(PLL)时钟倍频器
- 数字反sinc滤波器
- 低功耗（全部工作条件下）：900 mW (500 MSPS)
- 72引脚、裸露焊盘LFCSP封装
产品详情

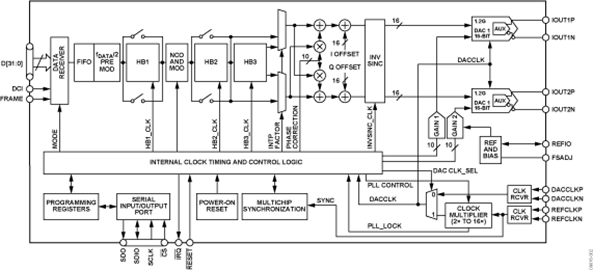

AD9125是一款双通道、16位、高动态范围TxDAC+ 数模转换器(DAC)，提供1000 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。它具有针对直接变频传输应用进行优化的特性，包括复合数字调制以及增益与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列调制器。4线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在8.7 mA至31.7 mA范围内进行编程。该器件采用72引脚LFCSP封装。
产品聚焦1. 利用超低噪声与交调失真(IMD)特性，从基带到高中频的宽带信号可以实现高质量合成。
2. 专有的DAC输出开关技术可增强动态性能。
3. 电流输出配置简便，可以用于各种单端或差分电路拓扑结构。
4. 灵活的CMOS数字接口允许标准32线式总线降至16线式总线。
应用- 无线基础设施
- W-CDMA、CDMA2000、TD-SCDMA、WiMAX、GSM、LTE
- 数字高/低中频合成
- 发射分集
- 宽带通信：LMDS/MMDS、点对点
- 电缆调制解调器终端系统
