优势和特点
- 支持输入数据速率高达 575 MHz
- 极小的固有延迟差异： < 2 个 DAC 时钟周期
- 专有低杂散与失真设计
6载波GSM ACLR = 79 dBc（200 MHz IF时）
SFDR > 85 dBc（带宽= 300 MHz，ZIF时） - 灵活的 16 位 LVDS 接口
支持字和字节加载
数据接口 DLL
采样错误检测和奇偶校验
- 多芯片同步
固定延迟和数据发生器延迟补偿 - 可选的 2×、4×、8× 插值滤波器
低功耗架构
f(S)/4 省电粗调混频器 - 输入信号功率检测
用于保护下游模拟电路的紧急制动功能 - FIFO误差检测
- 欲了解更多特性，请参考数据手册
产品详情

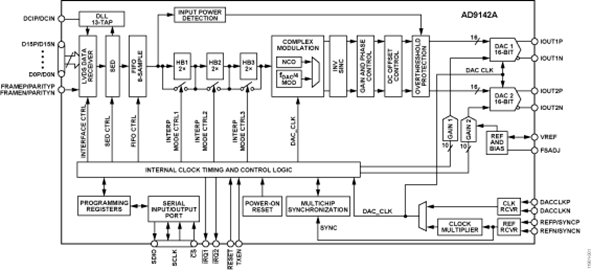

AD9142A是一款双通道、16位、高动态范围数模转换器(DAC)，提供1600 MSPS采样速率，可以产生最高达奈奎斯特频率的多载波。AD9142A TxDAC+ 具有针对直接变频传输应用进行优化的特性，包括复数数字调制、输入信号功率检测以及增益、相位与失调补偿。DAC输出经过优化，可以与模拟正交调制器无缝接口，例如ADI公司的ADL537x F-MOD系列和ADRF670x系列调制器。3线式串行端口接口允许对许多内部参数进行编程和回读。满量程输出电流可以在9 mA至33 mA范围内进行编程。AD9142A提供72引脚LFCSP封装。
产品特色
- 宽信号带宽(BW)支持新兴的宽带和多频带无线应用。
- 先进的低杂散与失真设计技术，从基带到高中频的宽带信号可以实现高质量合成。
- 固有延迟差异极小，简化了系统中的软硬件设计。大多数应用可以实现轻松的多芯片同步。
- 新的低功耗架构将功效（mW/MHz/通道）提高30%。
- 输入信号功率和FIFO误差检测简化了下游模拟电路保护设计。
- 可编程发射使能功能实现了功耗与唤醒时间之间的设计平衡。
应用- 无线通信： 3G/4G 和 MC-GSM 基站、
宽带中继器、软件定义无线电 - 宽带通信： 点对点、LMDS/MMDS
- 发射分集/MIMO
- 仪器仪表
- 自动测试设备
