产品详情

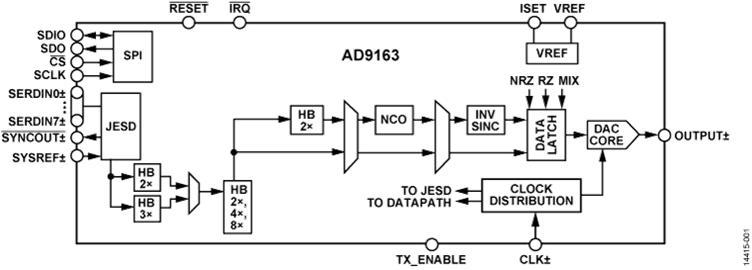

The AD9163(1) 是一款高性能16位数模转换器(DAC)，支持最高达6 GSPS的数据速率。DAC内核基于一个四通道开关结构，配合2倍插值滤波器，使DAC的有效更新速率在某些模式下高达12 GSPS。高动态范围和带宽使该DAC非常适合最苛刻的高速射频(RF)DAC应用。

出色的RF性能和深度插值速率使AD9163可用于许多无线基础设施应用，包括MC-GSM、W-CDMA、LTE和LTE-A。

高达1 GHz的宽带宽、复数NCO和数字上变频器支持对无线基础设施信号进行双频段和三频段直接RF频率合成，从而消除昂贵的模拟上变频器。

该器件的宽模拟带宽能力和高动态范围相结合，在最小一个载波高达1 GHz的信号带宽范围内可支持DOCSIS 3.1电缆基础设施兼容性，使其适合多住户单元(MDU)电缆应用。2倍插值滤波器(FIR85)使AD9163能够针对较低数据速率和转换器时钟进行配置，以降低整体系统功耗和滤波要求。在 Mix-Mode 操作模式中，AD9163可在高达7.5 GHz的二阶和三阶奈奎斯特区内重构RF载波，同时仍保持出色的动态范围。输出电流可以在8 mA至38.76 mA范围内进行编程。AD9163数据接口由最多八个JESD204B串行器/解串器(SERDES)通道组成，可对其通道速度和通道数进行编程，从而实现应用灵活性。

串行外设接口(SPI)可配置AD9163并监控所有寄存器的状态。AD9163采用169引脚、11 mm × 11 mm、0.8 mm间距CSP_BGA封装。

产品聚焦

1. 高动态范围和信号重建带宽支持高达7.5 GHz的RF信号频率合成。
2. 高达八个通道JESD204B SERDES接口，支持灵活的通道数和通道速度。
3. 带宽和动态范围可满足多频段无线通信标准和余量要求。

应用

• 宽带通信系统

  • DOCSIS 3.1电缆调制解调器终端系统(CMTS)/视频点播(VOD)/边沿正交幅度调制(EQAM))
• 无线通信基础设施
  • MC-GSM、W-CDMA、LTE、LTE-A、点对点
