产品详情

AD9174是一款高性能、双通道、16位数模转换器(DAC)，支持高达12.6 GSPS的DAC采样速率。该器件具有8通道、15.4 Gbps JESD204B数据输入端口、高性能片内DAC时钟倍频器和数字信号处理功能，适合单频段和多频段直接至射频(RF)无线应用。

AD9174的每个RF DAC数据路径具有三个复数数据输入通道。每个输入通道完全可旁路。每个数据输入通道（或通道选择器）包括可配置增益级、插值滤波器和通道数控振荡器(NCO)，方便灵活的多频段频率规划。AD9174支持高达3.08 GSPS复数（同相/正交(I/Q)）或高达6.16 GSPS非复数（实数）的输入数据速率，能够将多个复数输入数据流分配至指定通道进行单独处理。每组三个通道选择器增加到各自的主数据路径中，以便在需要时进行额外处理。每个主数据路径包括一个插值滤波器和一个位于RF DAC内核之前的48位主NCO。通过使用调制器开关，主数据路径输出可单独连接到DAC0以便用作单一DAC，或连接到DAC0和DAC1以便用作双通道、中频DAC (IF DAC)。

AD9174还支持超宽数据速率模式，以便旁路通道选择器和主数据路径，从而作为单通道16位DAC提供高达6.16 GSPS的数据速率，或作为双通道16位DAC提供高达3.08 GSPS的数据速率，或作为双通道12位置DAC提供高达4.1 GSPS的数据速率。

此外，AD9174中的主要NCO模块包含一组31个32位NCO，每个都有独立的相位累加器。此组与用于NCO编程的80 MHz串行外设接口(SPI)相结合，可实现相位相干快速跳频(FFH)，适合在工作期间连续调整NCO频率的应用。

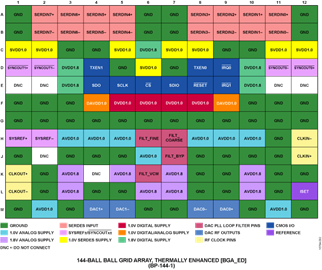

AD9174采用144引脚BGA_ED封装。

应用

• 无线通信基础设施

  • 多频段基站无线电
  • 微波/E频段回程系统
• 仪器仪表、自动测试设备(ATE)
• 雷达和干扰发射器

产品聚焦

1. 低功耗、多通道、双路DAC设计可降低更高带宽和多通道应用中的功耗，同时保持性能。
2. 支持每个RF DAC集成三个可旁路复数数据通道的单频段和多频段无线应用，或使用内置调制器开关时将两个主数据路径用作两个宽带复数数据通道的配置。
3. 高达3.08 GSPS的复数数据速率（每个I或Q）且具有16位分辨率，以及高达4.1 GSPS的复数数据速率且具有12位分辨率。AD9174也可以配置为双通道DAC，每个DAC以之前所述的数据速率在独立的JESD204B链路中工作。
4. 超宽带宽单通道DAC模式，支持高达6.16 GSPS的数据速率且具有16位分辨率。
