AD9218

10位、40/65/80/105 MSPS、3 V、双核ADC

AD9218产品信息:

概览

优势和特点

  • 双核、10位、40 MSPS/65 MSPS/80 MSPS/105 MSPS ADC
  • 低功耗:每通道275 mW (105 MSPS)
  • 片内基准电压源和采样保持
  • 每通道300 MHz模拟带
  • 信噪比(SNR)57 dB41 MHz,编码速率= 80 MSPS
  • 每通道模拟输入范围:1 V p-p2 V p-p
  • 3.0 V单电源供电(2.7 V至3.6 V)
  • 提供单通道工作省电模式
  • 输出模式:二进制补码或偏移二进制
  • 输出数据对准模式
  • 与8位AD9288引脚兼容
  • 通道间串扰:-75 dBc

AD9218-EP支持防务和航空航天应用(AQEC标准)

  • AD9218-EP数据手册(pdf)
  • 展工温度范-55°C+105°C
  • 受控制造基线
  • 唯一封装/测试
  • 唯一制造厂
  • 更通知
  • 认证数据可要求提供
  • V62/19610-01XE DSCC图纸

产品详情

AD9218是一款双通道10位单芯片采样模数转换器,片内集成采样保持电路。该产品是一款低成本、低功耗、小型易用型器件。它采用105 MSPS转换速率工作,在整个工作范围内都具有出色的动态性能。每个通道均可以独立工作。

ADC只需一个3.0 V(2.7 V至3.6 V)单电源和一个时钟就能发挥全部效能。无需外部基准电压源或驱动器件即可满足许多应用需求。数字输出为TTL/CMOS兼容,单独的输出电源引脚支持3.3 V或2.5 V逻辑接口。

时钟输入为TTL/CMOS兼容,10位数字输出可以采用3.0 V(2.5 V至3.6 V)电源供电。用户可选项提供各种省电模式、数字数据格式和数字数据定时方案组合。在省电模式下,数字输出被置为高阻状态。

产品聚焦

1. 低功耗。每通道功耗仅275 mW (105 MSPS)。在保持高交流性能的同时,其它速度等级的功耗按比例降低。
2. 引脚兼容升级。8位器件可轻松升级至10位器件。与8位AD9288双通道ADC引脚兼容。
3. 易于使用。片内基准电压和用户控制选项使系统设计更灵活。
4. 高性能。在奈奎斯特输入频率时,信噪比保持在54 dB (105 MSPS)。
5. 通道串扰。极低:-75 dBc。6.采用先进的CMOS工艺制造。提供48引脚薄型四方扁平封装(7 mm × 7 mm LQFP),额定温度范围为-40℃至+85℃工业温度范围。

应用

  • 电池供电仪表
  • 手持式示波表
  • 低成本数字示波器
  • I&Q通信
  • 超声设备

  • AD9218数据手册:

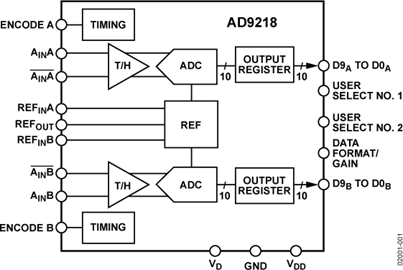

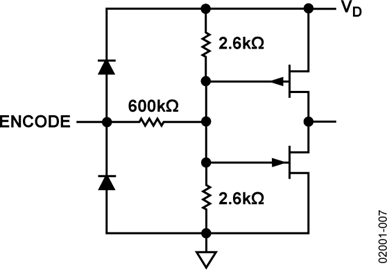

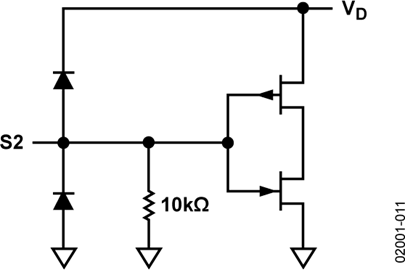

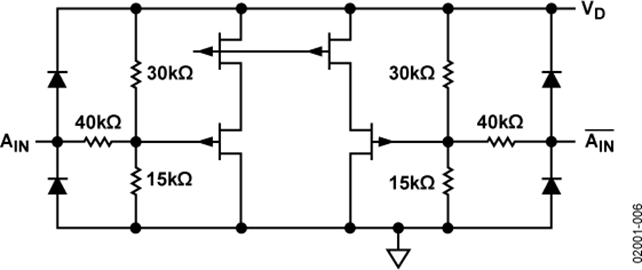

    AD9218引脚功能、电路图:

    AD9218

    【用 途】 【性能 参数】【互换 兼容】
