产品详情

AD9221、AD9223和AD9220均为新一代高性能、12位模数转换器，采用单电源供电。每款器件都具有真12位线性度和温度漂移性能(1)，以及11.5位或更佳的交流性能(2)。AD9221/AD9223/AD9220均采用相同的接口选项、封装和引脚排列。因此，该产品系列可根据性能、采样速率和功耗，向上或向下选择器件型号。这些器件的额定采样速率和功耗各不相同，体现在各自基于频率的动态性能上。

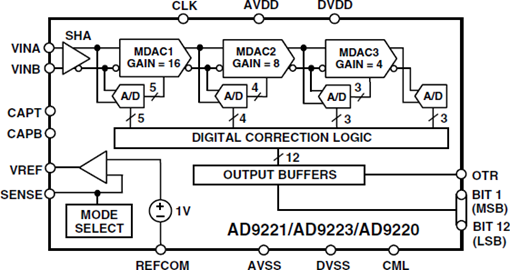

AD9221/AD9223/AD9220采用高速、低成本的单CMOS工艺及新颖的架构，分辨率和速度均达到现有混合单芯片方案的水平，而功耗与成本却低得多。每款器件均为完整的单芯片ADC，内置片内高性能、低噪声采样保持放大器和可编程基准电压源。也可以选用外部基准电压，以满足应用的直流精度与温度漂移要求。这些器件采用多级差分流水线架构，内置数字输出纠错逻辑，在额定数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。

AD9221/AD9223/AD9220的输入非常灵活，能够与成像、通信、医疗和数据采集系统实现轻松接口。真差分输入结构使单端输入和差分输入采样接口均支持各种输入范围。采样保持（SHA）放大器既适用于在连续通道中切换满量程电平的多路复用系统，也适合采用高Nyquist速率及更高的频率对单通道输入进行采样。此外，AD9221/AD9223/AD9220特别适合采用IF下变频的通信系统，因为在差分输入模式下，SHA可以实现远超过其额定Nyquist频率(2)的出色动态性能。

采用一个单时钟输入来控制内部转换。数字输出数据格式为标准二进制。超量程（OTR）信号表示溢出状况，可由高有效位来确定是下溢还是上溢。

注释：
(1) 不包括内部基准电压
(2) 取决于模拟输入配置
