AD9228

4通道、12位、40/65 MSPS、串行LVDS、1.8 V ADC

AD9228产品信息:

概览

优势和特点

  • 一个封装中集成4个ADC
  • 功耗:每通道119 mW (65 MSPS)
  • 信噪比(SNR):70 dB(至奈奎斯特频率)
  • 有效位数(ENOB):11.3位
  • 无杂散动态范围(SFDR):82 dBc(至奈奎斯特频率)
  • 出色的线性度:
    • 微分非线性(DNL) = ±0.3 LSB(典型值)
    • 积分非线性(INL) = ±0.4 LSB(典型值)
  • 串行LVDS(ANSI-644,默认)
    • 低功耗,减少信号选项(类似于IEEE 1596.3)
  • 数据时钟输出和帧时钟输出
  • 315 MHz全功率模拟带宽
  • 2 V p-p输入电压范围
  • 1.8 V电源供电
  • 串行端口控制
    • 全芯片及单一通道省电模式
      灵活的位定向
    • 生成内置及用户自定义数字测试码
    • 可编程时钟与数据对准
      可编程输出分辨率
    • 待机模式

    产品详情

    AD9228是一款4通道、12位、40/65 MSPS模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达65 MSPS,具有杰出的动态性能与低功耗特性,对小封装尺寸的应用很有意义。


    该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,以便充分发挥其工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。


    为获得合适的LVDS串行数据速率,该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据,以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道;禁用所有通道时,典型功耗低于2 mW。


    该ADC内置多种功能特性,可使器件的灵活性达到最佳、系统成本最低,例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。


    AD9228采用符合RoHS标准的48引脚LFCSP封装,额定温度范围为-40℃至+85°C工业温度范围。


    产品聚焦

    1. 小尺寸。一个小型封装中集成4个ADC,节省空间。
    2. 低功耗:每通道119 mW (65 MSPS)。
    3. 易于使用。数据时钟输出(DCO)的工作频率高达390 MHz,支持双倍数据速率(DDR)操作。
    4. 使用灵活。SPI控制提供丰富灵活的特性,可满足各种特定系统的需求。
    5. 引脚兼容系列产品,包括AD9287(8位)、AD9219(10位)和AD9259(14位)。

    应用

  • 医疗成像和无创超声检测
  • 便携式超声和数字波束形成系统
  • 正交无线电接收机
  • 分集无线电接收机
  • 磁带机
  • 光纤网络
  • 测试设备
  • 数据手册, Rev. B, 7/07



    AD9228数据手册:

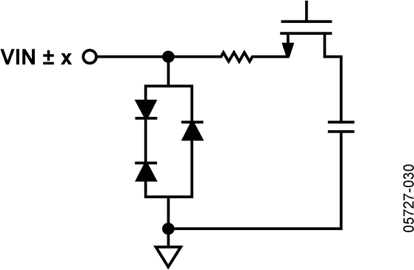

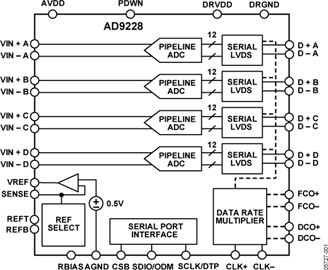

    AD9228引脚功能、电路图:
