AD9229

4路、12位、50/65 MSPS、串行LVDS ADC

AD9229产品信息:

概览

优势和特点

  • 一个封装中集成4个ADC
  • 小尺寸:7 mm x 7 mm芯片级(CSP)封装
  • 串行LVDS数字输出数据速率高达
  • 780 Mbps (ANSI-644)
  • 提供数据时钟输出和帧时钟输出
  • 信噪比(SNR):69.5 dB(至奈奎斯特频率)
  • 400 MHz全功率模拟带宽
  • 功耗:246 mW/ADC
    50 MSPS
  • 出色的线性度:
    - 微分非线性(DNL)= ±0.3 LSB(典型值)
    - 积分非线性(INL)= ±0.4 LSB(典型值)
  • 输入电压范围:1 V pp 至 2 V pp
  • +3.0 V电源供电
  • 省电模式

产品详情

AD9229是一款50 MSPS或65 MSPS、4路、12位模数转换器(ADC),内置串行LVDS输出和片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达65 MSPS,具有杰出的动态性能,适合小封装尺寸极为重要的应用。

该ADC采用+3 V单电源供电。对于大多数应用来说,无需外部基准电压源或驱动器件。单独的输出电源引脚支持LVDS兼容型串行数字输出电平。

为获得合适的LVDS串行数据速率,该ADC会自动倍乘采样速率时钟。该数据时钟输出(DCO)的工作频率高达390 MHz,支持双倍数据速率(DDR)操作。它还提供MSB触发器或帧时钟,用于发送新输出字节信号。该ADC支持省电模式,启用省电模式时,功耗为3 mW。

AD9229采用先进的CMOS工艺制造,提供48引脚7 mm × 7 mm芯片级封装(48-LFCSP),额定温度范围为-40°C至+85°C工业温度范围。

应用

  • 超声用数字波束形成系统
  • 无线和有线宽带通信
  • 通信测试设备
  • AD9229数据手册:

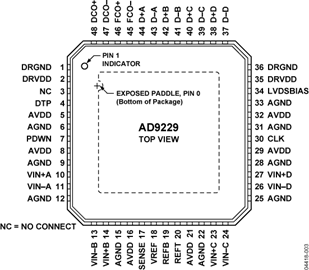

    AD9229引脚功能、电路图:
