AD9233

12位、80 MSPS/105 MSPS/125 MSPS、1.8 V模数转换器

AD9233产品信息:

概览

优势和特点

  • 提供中文数据手册
  • 1.8 V模拟电源供电
  • 1.8 V至3.3 V输出电源
  • DNL = ±0.15 LSB
  • 无杂散动态范围(SFDR):85 dBc(至70 MHz输入)
  • 低功耗:395 mW (125 MSPS)
  • 差分输入、650 MHz带宽
  • 片内基准电压源和采样保持放大器
  • 提供11位140 MSPS器件(AD80141)
  • 灵活的模拟输入范围:1 V p-p至2 V p-p范围
  • 数据格式:偏移二进制、格雷码或二进制补码
  • 数据输出时钟与时钟占空比稳定器
  • 串行端口控制
  • 生成内置可选择数字测试码
  • 可编程时钟与数据对准

产品详情

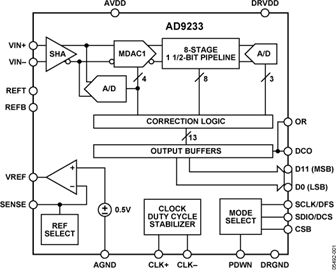

AD9233是一款单芯片、12位、80 MSPS/ 105 MSPS/125 MSPS模数转换器(ADC),采用1.8 V单电源供电,内置一个高性能采样保持放大器(SHA)和片内基准电压源。该产品采用多级差分流水线架构,内置输出纠错逻辑,在125 MSPS数据速率时可提供12位精度,并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器(SHA),用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统,以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比,AD9233的功耗与成本均有所降低,适用于通信、成像和医疗超声等应用。

采用一个差分时钟输入来控制内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动,同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数字输出时钟(DCO)用来确保接收逻辑具有正确的锁存定时。

AD9233采用48引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

  1. AD9233采用1.8 V单电源供电,而数字输出驱动器采用一个独立的电源供电,以适应1.8 V至3.3 V逻辑。
  2. 取得专利的SHA输入在最高225 MHz的输入频率下仍保持出色的性能。
  3. 时钟占空比稳定器(DCS)在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能。
  4. 标准串行端口接口支持各种产品特性和功能,例如:数据格式化(偏移二进制、二进制补码或格雷码)、启用时钟DCS、省电模式以及基准电压模式等。
  5. AD9233与AD9246引脚兼容,使12位产品可轻松升级至14位产品。

应用

  • 超声设备
  • 使用IF采样的通信接收机
    - IS-95、CDMA-One、IMT-2000
  • 电池供电仪表
  • 手持式示波表
  • 低成本数字示波器

AD9233数据手册:

AD9233引脚功能、电路图:

在交流耦合基带应用中驱动AD9233/9246/9254 ADC

电路 功能与优势  本文所述电路如图1所示,它利用ADC 驱动器 ADA4937 -1 提供交流耦合单端输入至差分的转换,用于驱动14位125 MSPS ADC AD9246 。ADA4937是一款低噪声、超低失真、高速差分 放大器 ,具有低直流失调和出色的动态性能。它是分辨率高达16位、DC至100 MHz、高性能ADC的理想驱动
