AD9235

12位、20/40/65 MSPS、3 V 模数转换器(ADC)

AD9235产品信息:

概览

优势和特点

  • +3 V单电源供电(2.7 V至3.6 V)
  • 信噪比(SNR):
    70 dBc(至Nyquist频率、65 MSPS)
  • 无杂散动态范围(SFDR):
    85 dBc(至Nyquist频率、65 MSPS)
  • 低功耗:300 mW (65 MSPS)
  • 片内基准电压源和SHA
  • 差分输入、500 MHz带宽
  • 微分非线性(DNL):±0.4 LSB
  • 灵活的模拟输入范围:1 V p-p至2 V p-p
  • 数据格式:偏移二进制或二进制补码
  • 时钟占空比稳定器
  • 引脚排列可升级至AD9215、AD9236、AD9245


产品详情

AD9235属于单芯片、12位、20/40/65 MSPS模数转换器(ADC)系列,采用3 V单电源供电,该系列均内置一个高性能采样保持放大器(SHA)和基准电压源。AD9235采用多级差分流水线架构,内置输出纠错逻辑,在20/40/65 MSPS数据速率时可提供12位精度,并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器(SHA),用户可以选择包括单端应用在内的各种输入范围和偏移。该器件适用于在连续通道中切换满量程电平的多路复用系统,以及采用远超过Nyquist速率的频率对单通道输入进行采样。与以前的模数转换器相比,AD9235的功耗与成本均有所降低,适用于通信、成像和医疗超声等应用。

采用一个单端时钟输入来控制内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动,同时保持出色的ADC总体性能。数字输出数据格式为标准二进制或二进制补码。超量程(OTR)信号表示溢出状况,可由最高有效位来确定是下溢还是上溢。

AD9235采用先进的CMOS工艺制造,提供28引脚超薄紧缩小型封装(TSSOP)和32引脚芯片级封装(LFCSP),额定温度范围为-40°C至+85°C工业温度范围。

AD9235数据手册:

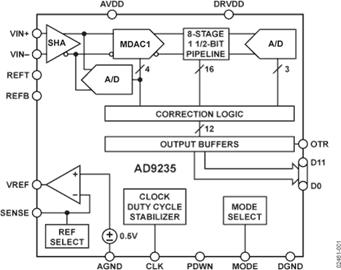

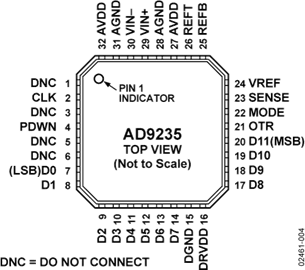

AD9235引脚功能、电路图:

AD9235

【用 途】 【性能 参数】【互换 兼容】

基于FPGA 的数字超声内窥镜接收系统设计

采样电路由AD8138 和AD9235 实现, 对放大后的超声回波信号直接进行模数转换; FPGA 利用内部RAM、乘法器、IP 核和宏模块构建数字正交解调电路, 提取超声回波信号的幅度; 获取的幅度信息经

ADI12位ADC功耗为190mW时 取样率达65MSPS

AD9237ADC是现有AD9235系列的超低功耗的扩展。该器件在65MSPS时的功率消耗为190mW,在40MSPS时为135mW,20MSPS时为90mW
