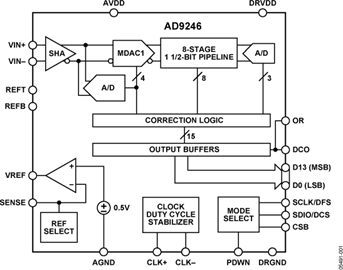

AD9246是一款单芯片、1.8 V单电源供电的14-bit、80 MSPS/ 105 MSPS/125 MSPS模数转换器（ADC），内置采样保持放大器（SHA）与片上基准电压源。AD9246采用带输出误差修正逻辑电路的多级差分流水线结构，以125MSPS的转换速率提供14bit精度，而且保证在整个工作温度范围内无失码。
宽带宽、真正的差分SHA允许各种用户可选择的输入范围与失调电压，包括单端应用。AD9246适合多通道系统中，在连续通道内进行满量程电压电平切换，以及在超过奈奎斯特速率的频率范围进行单通道采样输入。同以往的ADC相比，AD9246集低功耗与低成本于一体，非常适合通信、成像以及医疗超声应用。
差分时钟输入信号控制所有的内部转换周期。占空比稳定器（DCS）能够补偿时钟占空比的各种变化，同时保持出众的整体ADC性能。
数字输出数据以偏移二进制、格雷码或二进制补码形式进行显示。数据输出时钟（DCO）可用于确保带有接收逻辑的适当的锁存定时。
AD9246采用48引脚LFCSP_VQ封装，工作温度范围为：-40°C～+85°C。
产品聚焦
应用
【用 途】 模/数转换电路【性能 参数】14-Bit, 105/125 MSPS, 1.8 V模/数转换电路。具有高性能采样保持放大器和内置参考电压源。在输入频率高至280MHz时保持优良的性能，可以配置成单端或差分输入，并具有可选的输入电压范围。除了在70 MHz输入频率下提供85dBc的sFDR性能还在280MHz输入频率下提供
电路 功能与优势 本文所述电路如图1所示，它利用ADC 驱动器 ADA4937 -1 提供交流耦合单端输入至差分的转换，用于驱动14位125 MSPS ADC AD9246 。
与ADI公司的AD9445或AD9246等高速ADC配合使用时，在100 MSPS以上、最大增益条件下，它可提供出色的SFDR（无杂散动态范围）性能。 电路描述 该电路采用AD8376 VGA，
本文所述电路采用双通道、数字可编程、超低失真、高输出线性度、可变增益放大器(VGA)AD8376AD9445 或 AD9246等高速ADC配合使用时，在100 MSPS以上、最大增益条件下，它可提供出色的
其旗舰产品AD9246是第一款14BIT，125MSPSADC，它在70MHZ输入频率时能达到85DBC无杂散动态范围(SFDR)。
其旗舰产品AD9246是第一款14 bit，125 MSPS（每秒百万次采样）ADC， 它在70 MHz 输入频率时能达到85 dBc无杂散动态范围（SFDR）。
ADA4927可以使用单端/差动和差动/差动配置，并专为14位和16位转换器最佳化，包括ADI公司的AD9460和AD9461双信道16位ADC和AD9246低功耗14位ADC。
