产品详情

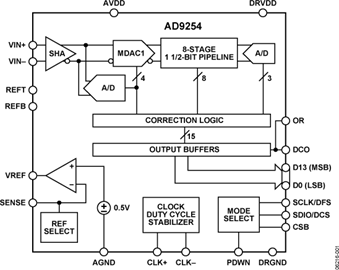

AD9254是一款单芯片、14位、150 MSPS模数转换器(ADC)，采用1.8 V单电源供电，内置一个高性能采样保持放大器(SHA)和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在150 MSPS数据速率时可提供14位精度，并保证在整个工作温度范围内无失码。

利用宽带宽、真差分采样保持放大器(SHA)，用户可以选择包括单端应用在内的各种输入范围和偏置。该器件适用于满量程输入信号在连续通道间切换的多路复用系统，以及采用远超过奈奎斯特速率频率的单通道输入采样。与以前的模数转换器相比，AD9254的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。

采用一个差分时钟输入来控制所有内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。
