产品详情

AD9265是一款16位、125 MSPS模数转换器(ADC)。AD9265旨在为高性能、低成本、小尺寸、多功能通信应用提供解决方案。

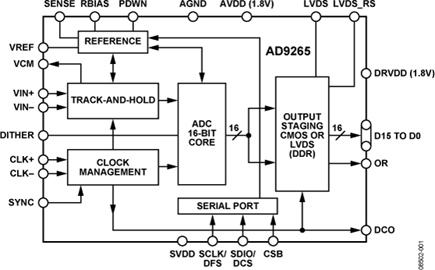

该ADC内核采用多级差分流水线架构，集成输出纠错逻辑，在125 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。

它具有宽带宽、差分采样保持模拟输入放大器，支持用户可选的各种输入范围。该器件适用于满量程电压电平在连续通道间切换的多路复用系统，以及采用远超过奈奎斯特速率频率的单通道输入采样。与以前的模数转换器相比，AD9265的功耗与成本均有所降低，适用于通信、仪器仪表和医疗成像等应用。

采用一个差分时钟输入来控制所有内部转换周期。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器在较宽的输入时钟占空比范围内保持出色的性能。集成基准电压源可简化设计考量。

ADC输出数据格式为并行1.8 V CMOS或LVDS (DDR)。数据输出时钟用来确保接收逻辑具有正确的锁存时序。

设置与控制的编程利用三线式SPI兼容型串行接口来完成。需要时，灵活的关断选项可以明显降低功耗。可选的片内扰动功能可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。

AD9265采用48引脚无铅LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

应用

• 通信
• 多模式数字接收机(3G)
• GSM、EDGE、W-CDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 通用软件无线电
• 宽带数据应用
• 超声设备

产品聚焦

1. 片内扰动选项可改善低功耗模拟输入信号的无杂散动态范围(SFDR)性能。
2. 专有差分输入在最高300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
3. 采用1.8 V单电源供电，数字输出驱动器则采用独立电源供电，以支持1.8 V CMOS或LVDS输出。
4. 标准串行端口接口（SPI）支持各种产品特性和功能，例如：数据格式化（偏移二进制、二进制补码或格雷码），使能时钟占空比稳定器、DCS、省电模式、测试模式以及基准电压模式等。
5. 与AD9255引脚兼容，16位产品可轻松转换至低于14位产品。
