产品详情

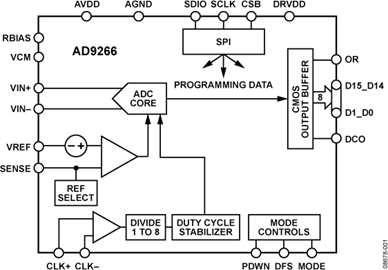

该产品采用多级差分流水线架构，内置输出纠错逻辑，在80 MSPS数据速率时可提供16位精度，并保证在整个工作温度范围内无失码。

该ADC内置多种功能特性，可使器件的灵活性达到较佳、系统成本较低，例如可编程时钟与数据对准、生成可编程数字测试码等。 可获得的数字测试码包括内置固定码和伪随机码，以及通过串行端口接口(SPI)输入的用户自定义测试码。

采用一个具有内部可选1至8分频比的差分时钟输入来控制所有内部转换周期。 可选的占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。

交错数字输出数据格式为偏移二进制、格雷码或二进制补码。 一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。 支持1.8 V和3.3 V CMOS电平。

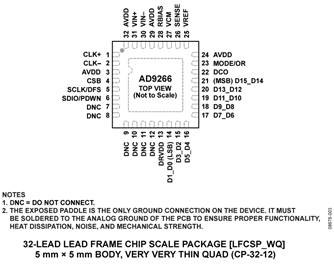

AD9266采用32引脚LFCSP封装，符合RoHS标准，额定温度范围为-40°C至+85°C工业温度范围。

AD9266-EP支持防务和航空航天应用（AQEC标准）。

1. AD9266采用1.8 V单模拟电源供电，而数字输出驱动器采用独立的电源供电，以适应1.8 V至3.3 V逻辑。
2. 取得专利的采样保持电路在最高200 MHz的输入频率下仍保持出色的性能，而且成本低、功耗低、易于使用。
3. 标准串行端口接口支持各种产品特性和功能，例如：数据输出格式化、内部时钟分频器、省电模式、DCO和数据输出（D15_D14至D1_D0）时序和偏移调整、以及基准电压源模式等。
4. AD9266采用32引脚LFCSP封装，符合RoHS标准，与10位ADC AD9609、12位ADC AD9629和14位ADC AD9649引脚兼容，因此采样速率为20 MSPS至80 MSPS的10位和16位转换器可轻松实现升级。

• 通信
• 分集无线电系统
• 多模式数字接收机：
  GSM、EDGE、WCDMA、LTE、CDMA2000、WiMAX、TD-SCDMA
• 智能天线系统
• 电池供电仪表
• 手持式示波器
• 频谱分析仪
• 雷达/LIDAR
