AD9276产品信息：

概览

优势和特点
产品详情

优势和特点

8个带LNA、VGA、AAF、ADC和I&Q解调器的通道
低噪声前置放大器(LNA)——欲了解更多信息，请查看数据手册。
可变增益放大器(VGA)
衰减器范围=-42dB到0dB
后置放大增益=21dB/24dB/27dB/30dB
dB线性增益控制
抗混叠滤波器(AAF)
可编程的2阶LPF(低通滤波器)，截止频率范围为8MHz到18MHz
可编程HPF(高通滤波器)
模数转换器(ADC)——欲了解更多信息，请查看数据手册。
CW模式I&Q解调器
独立的可编程相位旋转
输出动态范围每通道>160dBc/√Hz

低功耗，当以12位/40MSPS(TGC)采样时，每通道功耗为195mW
在CW多普勒模式，每通道功耗为90mW
灵活的关断模式
过载恢复时间<10 ns
从低功耗待机模式快速恢复，<2 μs
100引脚TQFP-EP封装

产品详情

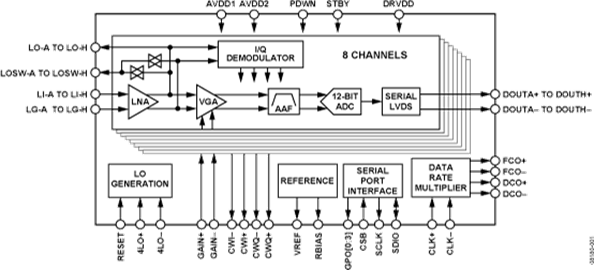

AD9276具有低成本、低功耗、小尺寸、易于使用等优点。它内置8个通道，每通道包含一个低噪声前置放大器(LNA)的可变增益放大器(VGA)、一个抗混叠滤波器(AAF)、一个12位采样速率为10MSPS至80MSPS的模数转换器(ADC)和一个相位旋转可编程的I&Q解调器。

各通道的主要特性包括：可变增益范围42dB、全差分信号路径、有源输入前置放大器端接、最大增益高达52dB、转换速率最高达80MSPS的ADC。面向要求小封装尺寸的应用，该器件的通道针对动态性能和低功耗进行了优化。

LNA具有单端到差分的增益，通过SPI(串行外设接口)可选择。当增益为21.3dB时，LNA输入噪声典型值为0.75 nV/√Hz，当增益等于最大值时，整个通道的输入等效噪声为0.85 nV/√Hz。如果噪声带宽(NBW)为15MHz，LNA增益为21.3dB，则输入SNR(信噪比)约为92dB。在CW(连续波)多普勒模式，每个LNA输出驱动一个I&Q解调器。每个解调器都具有16个相位设置，可通过SPI独立对相位旋转进行编程。

应用

医疗成像/超声
汽车雷达

ADI新推八通道超声接收器: 　　ADI公司近日推出了其获奖的第三代八通道超声接收器AD9276和AD9277，其满足了新型医学成像应用的多元化需求。　　AD9276和AD9277八通道超声接收器针对CW(连续波)和PW(脉冲波)多普勒超声而设计，在单个芯片中集成了CW多普勒信号处理的增益、滤波、数据转换和解调功能。
八通道超声接收器现可实现高质量连续波多普勒处理: ，全球领先的高性能信号处理解决方案供应商，最新推出其获奖的第三代八通道超声接收器 -- AD9276 和 AD9277，满足了新型医学成像应用的多元化需求。AD9276 和 AD9277 八通道超声接收器针对 CW(连续波)和 PW(脉冲波)多普勒超声而设计，在单个芯片中
8通道超声波接收器实现连续波多普勒处理: ADI公司推出的第三代八通道超声接收器AD9276和AD9277针对CW(连续波)和PW(脉冲波)多普勒超声而设计，在单个芯片中集成了CW多普勒信号处理的增益、滤波、数据转换和解调功能，同时减少了中端和高端手推式超声系统的系统尺寸AD9276八通
