每个通道均具有42 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端、最大52 dB的增益以及转换速率高达50 MSPS的ADC。通道专门针对动态范围与低功耗而优化，适合要求小封装尺寸的应用。
LNA具有单端转差分增益，可以通过SPI进行选择。增益为21.3 dB时，LNA输入噪声典型值为0.75 nV/√Hz；在最大增益下，所有通道的折合到输入端噪声为0.85 nV/√Hz。假设噪声带宽为15 MHz且LNA增益为21.3 dB，则输入信噪比(SNR)约为92 dB。在CW多普勒模式下，各LNA输出驱动一个I/Q解调器。各解调器具有16种相位设置，可以通过SPI实现独立可编程相位旋转。
AD9277要求采用LVPECL/CMOS/LVDS兼容型采样速率时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。
为获得合适的LVDS串行数据速率，该ADC会自动倍乘采样速率时钟。它提供一个数据时钟(DCO±)用于在输出端捕获数据，以及一个帧时钟(FCO±)触发器用于发送新输出字节信号。
各通道可单独进入省电模式，从而延长便携式应用的电池使用时间。利用待机模式选项可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入省电模式。TGC路径的功耗与可选ADC速度功耗模式成正比。
该ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串行端口接口输入的用户自定义测试码。
AD9277采用先进的CMOS工艺制造，提供16 mm × 16 mm、符合RoHS标准的100引脚TQFP封装，额定温度范围为-40°C至+85°C工业温度范围。
应用
ADI公司近日推出了其获奖的第三代八通道超声接收器AD9276和AD9277，其满足了新型医学成像应用的多元化需求。 AD9276和AD9277八通道超声接收器针对CW(连续波)和PW(脉冲波)多普勒超声而设计，在单个芯片中集成了CW多普勒信号处理的增益、滤波、数据转换和解调功能。

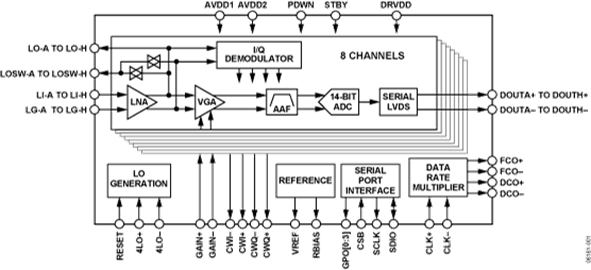

ADI公司的AD9277是低成本低功耗小型容易使用的8路14位ADC,包括8路可变增益放大器(VGA)和低噪音放大器(LNA),抗混淆滤波器(AAF)和14位10MSPS到50MSPS本世纪末ADC以及可编相位旋转的I/Q解调器,主要用在医疗图像和超声波图像以及汽车雷达.本文介绍了AD9277主要特性和产品亮点,方框图, 超声波系统方框图以及AD9277评估板主要特性,评估板连接图,电路图,PCB
，全球领先的高性能信号处理解决方案供应商，最新推出其获奖的第三代八通道超声接收器 -- AD9276 和 AD9277，满足了新型医学成像应用的多元化需求。AD9276 和 AD9277 八通道超声接收器针对 CW(连续波)和 PW(脉冲波)多普勒超声而设计，在单个芯片中
ADI公司推出的第三代八通道超声接收器AD9276和AD9277针对CW(连续波)和PW(脉冲波)多普勒超声而设计，在单个芯片中集成了CW多普勒信号处理的增益、滤波、数据转换和解调功能，同时减少了中端和高端手推式超声系统的系统尺寸
