AD9279产品信息：

概览

优势和特点
产品详情

优势和特点

8通道LNA、VGA、AAF、ADC与I/Q解调器

低功耗：每通道141 mW（TGC模式，40 MSPS）；
每通道60 mW（CW模式）
10 mm × 10 mm、144-ball CSP-BGA封装
TGC通道折合到输入端噪声：0.8 nV/√Hz，最大增益
灵活的省电模式
可从低功耗待机模式快速恢复：<2us
过载恢复：<10 ns

低噪声前置放大器(LNA)

等效输入端噪声：0.75 nV/√Hz，增益= 21.3 dB
可编程增益：15.6 dB/17.9 dB/21.3 dB
0.1 dB 压缩：1000 mV p-p/750 mV p-p/450 mV p-p
双模式有源输入阻抗匹配
带宽(BW)：>100 MHz

可变增益放大器(VGA)

衰减器范围：-45 dB至0 dB
后置放大器增益(PGA)：21 dB/24 dB/27 dB/30 dB
线性dB增益控制

抗混叠滤波器(AAF)

可编程二阶LPF范围：8 MHz至18 MHz
可编程HPF

模数转换器(ADC)

信噪比(SNR)：70 dB（12位，最高80 MSPS）
串行LVDS（ANSI-644，低功耗/减少信号）

CW模式I/Q解调器

独立可编程相位旋转
每通道输出动态范围：>160 dBc/√Hz
折合到输出端信噪比：155 dBc/√Hz，1 kHz偏移，-3dBFS

产品详情

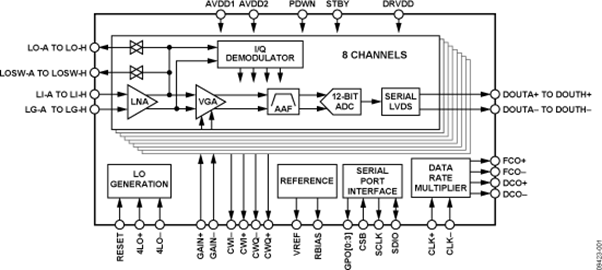

AD9279支持医疗超声和汽车雷达应用，专门针对低成本、低功耗、小尺寸及易用性而设计。它内置八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)、模数转换器(ADC)以及具有可编程相位旋转的I/Q解调器。

每个通道均具有45 dB的可变增益范围、完全差分信号路径、有源输入前置放大器终端和最大52 dB的增益。通道专门针对高动态范围与低功耗而优化，适合要求小封装尺寸的应用。

LNA具有单端转差分增益，可以通过SPI进行选择。假设噪声带宽(NBW)为15 MHz且LNA增益为21.3 dB，则LNA输入信噪比(SNR)约为94 dB。在CW多普勒模式下，各LNA输出驱动一个I/Q解调器。各解调器具有独立可编程的相位旋转和16种相位设置

各通道可单独进入掉电模式，从而延长便携式应用的电池使用时间。利用待机模式可以快速上电，以便开机重启。以CW多普勒模式工作时，VGA、AAF和ADC均进入掉电模式。该ADC内置多种功能特性，例如可编程时钟、数据对准、生成可编程数字测试码等，可使器件的灵活性达到较佳、系统成本降至较低。数字测试码包括内置的固定码和伪随机码，以及通过串行端口接口输入的用户自定义测试码。

ADI AD9279 8路超声波系统接收解决方案: ADI 公司的AD9279是8路LNA/VGA/AAF/ADC和CW I/Q解调器,包括了8路可变增益放大器(VGA)和低噪音前置放大器(LNA),抗混淆滤波器(AAF),模数转换器(ADC)以及带可变肠相位旋转的
集成模拟前端子系统: adi公司针对医疗保健应用的其它最新产品包括：八通道超声接收器ad9278和ad9279，用于mri（磁共振成像）的高精度、20位dac（数模转换器）ad5
八通道超声接收器第四代产品AD9278和AD9279（ADI）: AnalogDevices,Inc.最近推出备受赞誉的八通道超声接收器的第四代产品--新型ICAD9278和AD9279，可减小高端、中端和便携式超声系统的系统尺寸、复杂度和功耗。
