AD9361S

射频敏捷性收发器

AD9361S产品信息:

概览

优势和特点

  • 集成了 12 位 DAC 和 ADC 的 RF 2×2 收发器
  • 发射频段:46.875 MHz 至 6.0 GHz
  • 接收频段:70 MHz 至 6.0 GHz
  • 双接收器:6 个差分或 12 个单端输入
  • 出色的接收器灵敏度,在 800 MHz LO 时的 NF 为 2 dB
  • 接收增益控制
    • 手动增益实时监控信号
    • 独立 AGC
  • 双变送器:4 路差分输出
  • 高线性宽带变送器
    • 发射 EVM:800 MHz 时为 -40 dB(典型值)
    • 发射噪声:-157 dBm/Hz(典型值)
    • 发射监控器:66 dB 动态范围(典型值),精度为 1 dB
  • 集成小数 N 频率合成器
    • 2.4 Hz 典型 LO 频率步长
    • 多芯片同步
    • CMOS/LVDS 数字接口

    商业空间特征
    • 晶圆扩散批次具有可追溯性
    • 辐射批次验收测试:TID

产品详情

AD9361S-CSL是一款高性能、高度集成的RF捷变收发器,设计用于3G和4G应用。它的可编程性和宽带能力使其成为多种收发器应用的理想选择。该器件集RF前端与灵活的混合信号基带部分为一体,集成频率合成器,为处理器提供可配置数字接口,从而简化设计。AD9361S-CSL接收器LO的工作频率范围为70 MHz至6.0 GHz,发射器LO的工作频率范围为46.875 MHz至6.0 GHz,涵盖大部分特许执照和免执照频段。支持的通道带宽范围为200 kHz以下至56 MHz。

两个独立的直接变频接收器拥有出色的噪声系数和线性度。每个接收子系统都拥有独立的自动增益控制(AGC)、直流失调校正、正交校正和数字滤波功能,从而消除了在数字基带中提供这些功能的必要性。AD9361S-CSL还拥有灵活的手动增益模式,支持外部控制。

每个通道搭载两个高动态范围模数转换器(ADC),先将收到的同相(I)和正交(Q)信号进行数字化处理,然后将其传过可配置抽取滤波器和128抽头有限脉冲响应(FIR)滤波器,以相应的采样率生成12位输出信号。

发射器采用直接变频架构,可实现较高的调制精度和超低的噪声。这种发射器设计能够实现出色的发射误差矢量幅度(EVM),数值不到-40 dB,可为外部功率放大器(PA)的选择留出可观的系统裕量。板载发射电源监控器可以用作电源检测器,从而实现高度精确的发射电源测量。

完全集成的锁相环(PLL)可针对所有接收和发射通道提供低功耗的小数N分频频率合成。设计中集成了频分双工(FDD)系统需要的通道隔离。还集成了所有压控振荡器(VCO)和环路滤波器元件。AD9361S-CSL采用10 mm × 10 mm、144引脚芯片级球栅阵列封装(CSP_BGA)。

如需了解更多应用和技术信息,请参阅 商用航空级产品计划 手册和 AD9361 数据手册。

应用

  • 近地轨道(LEO)卫星
  • 航空电子
  • 点对点通信系统

AD9361S数据手册:

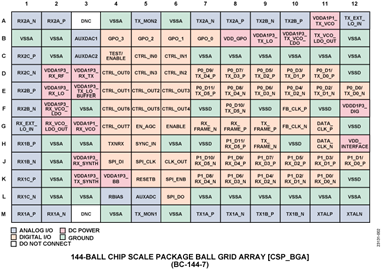

AD9361S引脚功能、电路图:
