AD9430

12位、170/210 MSPS、3.3 V ADC

AD9430产品信息:

概览

优势和特点

  • 信噪比(SNR):
    65 dB(F(in)最高为70 MHz,210 MSPS)
  • ENOB:
    10.6(F(in)最高为70 MHz,210 MSPS)
  • 无杂散动态范围(SFDR):
    80 dBc(F(in)最高为70 MHz,210 MSPS)
  • 出色的线性度:
    - 微分非线性(DNL)= ±0.3 LSB(典型值)
    - 积分非线性(INL)= ±0.5 LSB(典型值)
  • 两种输出数据可供选择:
    - 解复用3.3 V CMOS输出(每路105 MSPS)
    - 可选择交错或并行数据输出
    - LVDS(210 MSPS)
  • 700 MHz全功率模拟带宽
  • 功耗:1.3 W(典型值,210 MSPS)
  • 1.5 V输入电压范围
  • 3.3 V电源供电
  • 可选择输出数据格式
  • 提供数据同步输入和数据时钟输出
  • 时钟占空比稳定器

产品详情

AD9430是一款12位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。该产品的转换速率最高可达210 MSPS,具有杰出的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持(T/H)与基准电压源,可提供完整的信号转换解决方案。

该ADC要求采用3.3 V电源供电及差分ENCODE时钟信号,以便充分发挥其工作性能。数字输出为TTL/CMOS兼容或LVDS兼容,支持二进制补码或偏移二进制格式。单独的输出电源引脚支持3.3 V或2.5 V CMOS逻辑接口。

在CMOS模式下,双输出总线支持最高105 MSPS速率的解复用数据。支持数据同步输入,确保CMOS模式下正确对准输出数据端口,并提供数据时钟输出,以确保正确的输出数据时序。在LVDS模式下,芯片采用ENCODE时钟速率提供数据。

AD9430采用先进的BiCMOS工艺制造,提供100引脚表面贴装塑料封装(100 e-PAD TQFP),额定温度范围为-40°C至+85°C工业温度范围。

应用

  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 雷达和卫星子系统
  • 功率放大器线性化
  • AD9430数据手册:

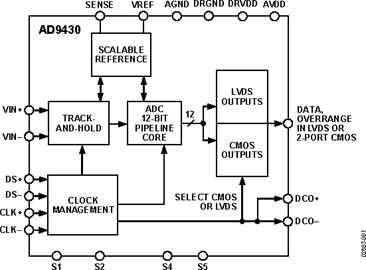

    AD9430引脚功能、电路图:

    一种多接口模式、超高速AD转换芯片AAD9430

    摘要:AD9430是AD公司推出的12位模数转换器,它采用3.3V单电源,可提供CMOS和LVDS两种接口模式。文章介绍了AD9430的主要性能,给出了其LVDS和 CMOS两种输出模式的应用电路。  关键词:AD转换器;双数据口输出; LVDS AD9430  1 概述  AD9430是AD公司推出的一种12位高速、低功耗A/D转换器。它采用3.3V单电源供电,因而简化了系统电源设计。AD943
