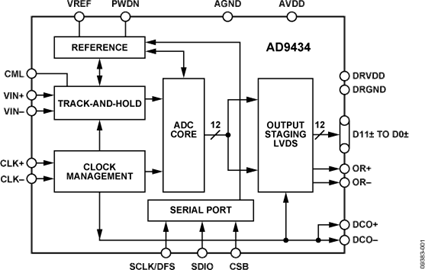

该ADC要求采用1.8 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。数字输出为LVDS (ANSI-644) 兼容,支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出,用于正确进行输出数据定时。
AD9434采用先进的BiCMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。该器件受美国及国际专利保护。
应用
- 无线和有线宽带通信
- 电缆反转通路
- 通信测试设备
- 雷达和卫星子系统
- 功率放大器线性化
【用 途】 数据转换器【性能 参数】 采用56引脚LFCSP封装,采用1.8V单电源供电,低功耗:660mW(500MSPS时),效位数(ENOB):10.5位(最高250MHz,500MSPS时),无杂散动态范围(SFDR):78dBc(最高250MHz,500MSPS时),集成输入缓冲器,线性度:DNL=±0.5LSB(典型值
低功耗、12位、500 MSPS(每秒百万采样)ADC AD9434(封装,功耗仅660 mW,可降低散热要求。 (Photo: http://www.analog.com/zh/AD9434 -- 申请样片: http://ww
台北2011年5月16日电/美通社亚洲/ Analog Devices, Inc. (ADI)发表两款针对通讯与工业应用中需要以低功率提供速度与性能所设计的全新数据转换器。已经开始供货的AD 9434低功率12位500 MSPS(每秒百万取样率)A/D 转换器 ,在其节省空间的8 mmx 8 mm LFCSP 封装中仅消耗660 mW 的功率,减少了散热问题的考虑。
北京2011年4月26日电--AnalogDevices,Inc.(ADI),全球领先的高性能信号处理解决方案供应商,最近推出两款新型数据转换器,旨在以低功耗提供高速度和高性能,满足各种通信和工业应用的需要。低功耗、12位、500MSPS(每秒百万采样)ADCAD9434现已面市,它采用节省空间的8mmx8mmLFCSP封装,功耗仅660mW,可降低散热要求。低功耗ADC-AD9434AD9484另一款引脚兼容的8位产品AD9484ADC已面市。申请样片:http:///zh/AD9484AD9434ADC
