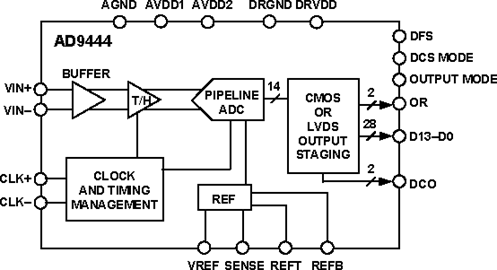

AD9444是一款14位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对低功耗、小尺寸和易用性进行了优化。该产品的转换速率最高可达80 MSPS，且针对多载波、多模式接收机进行优化，如蜂窝通信基础设施中使用的接收机等。
该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为LVDS兼容（ANSI-644）或CMOS兼容，且包括能降低短迹线所需总电流的方式。
同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择数据格式和输出数据模式。
AD9444采用100引脚表面贴装塑料封装（100引脚TQFP/EP），额定温度范围为-40°C至+85°C工业温度范围。
产品聚焦
1. 高性能：出色的SFDR性能，适用于多载波、多模式3G和4G蜂窝基站接收机。
2. 易于使用：片内基准电压源和采样保持；输出时钟简化了数据采集。
3. 采用100引脚TQFP/EP无铅封装。
4. 时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
5. OR（超量程）输出可提示超过选定输入范围的信号。
应用
., adi)，日前发布一款14位80msps(每秒百万次采样)模数转换器(adc)——ad9444。该器件具有很高的无杂散动态范围(sfdr)。ad9444作为高速、高分辨率adc系列的首款产品适合用于提高先进的3g和下一代4g无线基站的鲁棒性并且简化设计，它在70mhz输入条件下具有73.1db信噪比( snr)和97dbc sfdr典型
应用AD9444的并采用AFB技术的四通道时间交叉采样ADC系统在提高分辨率的同时，也提高了系统的采样速率。数字、软件无线电和微电子技术的高速发展，极大的促进了模数转换电路设计的发展。
应用AD9444的并采用AFB技术的四通道时间交叉采样ADC系统在提高分辨率的同时，也提高了系统的采样速率。 数字、软件无线电和微电子技术的高速发展，极大的促进了模数转换电路设计的发展。
ad9444作为高速、高分辨率adc系列的首款产品适合用于提高先进的3g和下一代4g无线基站的鲁棒性并且简化设计，它在70 mhz输
