产品详情

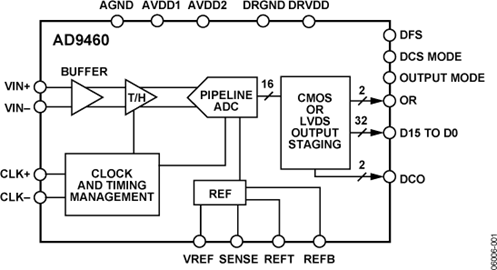

AD9460是一款16位单芯片采样模数转换器（ADC），内置一个片内采样保持电路，专门针对高性能、小尺寸和易用性进行了优化。该器件的采样速率高达105 MSPS，具有出众的信噪比（SNR），适合采用基带（<100 MHz）和中频的仪器仪表、医疗成像以及雷达接收机应用。

该ADC要求采用3.3 V和5.0 V电源供电及低压差分输入时钟信号，以便充分发挥其工作性能。对于大多数应用来说，无需外部基准电压源或驱动器件。数据输出为CMOS兼容或LVDS兼容（ANSI-644兼容），且包括能降低短迹线所需总电流的方式。

同时提供一些可选特性，供用户按照工作条件进行不同的选择，包括选择输入范围、数据格式以及输出数据模式。

AD9460采用100引脚无铅表面贴装塑料封装（TQFP_EP），额定温度范围为-40°C至+85°C工业温度范围。

产品聚焦

1. 真16位线性度。
2. 高性能：出众的基带中频信噪比（SNR）性能，适用于数据采集、仪器仪表、核磁共振成像以及雷达接收机。
3. 易于使用：片内基准电压源与高输入阻抗采样保持电路，其模拟输入范围可调，输出时钟简化了数据采集。
4. 采用100引脚TQFP/EP无铅封装。
5. 时钟占空比稳定器（DCS）在较宽的时钟脉冲宽度范围仍保持ADC的整体性能。
6. OR（超量程）输出可提示超过选定输入范围的信号。

应用

• MRI接收机
• 多载波、多模式手机接收机
• 天线阵列定位
• 功率放大器线性化
• 宽带无线
• 雷达
• 红外成像
• 通信仪器
