产品详情

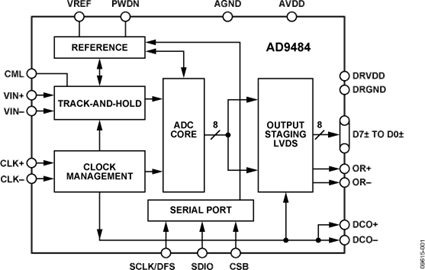

AD9484是一款8位单芯片采样模数转换器(ADC)，专门针对高性能、低功耗和易用性进行了优化。该器件的转换速率最高可达500 MSPS，具有出色的动态性能，适合宽带载波和宽带系统使用。芯片上集成了全部必需功能，包括采样保持器与基准电压源，可提供完整的信号转换解决方案。VREF引脚可用来监控内部基准电压或提供外部基准电压（必须通过SPI端口使能外部基准电压模式）。

该ADC要求采用1.8 V模拟电源供电及差分时钟信号，以便充分发挥其工作性能。数字输出为LVDS (ANSI-644)兼容，支持二进制补码、偏移二进制或格雷码格式。该ADC还提供数据时钟输出，用于正确进行输出数据定时。

AD9484采用先进的BiCMOS工艺制造，提供56引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。该产品受美国及国际专利保护。

应用

• 无线和有线宽带通信
• 电缆反转通路
• 通信测试设备
• 低成本数字示波器
• 卫星子系统
• 功率放大器线性化

1. 高性能。
   500 MSPS、250 MHz输入时信噪比维持在47 dBFS。
2. 易于使用。
   LVDS输出数据和输出时钟信号允许与现行FPGA接口。片内基准电压源和采样保持功能使系统设计更灵活，采用1.8 V单电源则简化了系统电源设计。
3. 串行端口控制。
   标准串行端口接口支持各种产品功能，例如：数据格式化、时钟占空比稳定器禁用、节电模式、增益调整及生成输出测试码等。
4. 与12位 500Msps ADC AD9434 和12位250Msps ADC AD9230 引脚兼容。
