产品详情

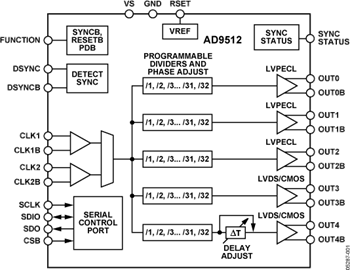

AD9512提供多路输出时钟分配功能，输入信号最高可达1.6 GHz。它具有低抖动和低相位噪声特性，能够极大地提升数据转换器的时钟性能。

3路独立的LVPECL时钟输出和2路LVDS时钟输出工作频率分别为1.2 GHz和800 MHz。可选的CMOS时钟输出工作频率为250 MHz。每路输出都有一个可编程分频器，可以旁路该分频器或者设置最高32的整数分频比。

用户可以通过各分频器改变一路时钟输出相对于其它时钟输出的相位，这种相位选择功能可用于时序粗调。1路输出还提供可编程延迟特性，具有最长10 ns的用户可选满量程延迟值。该精调延迟模块通过一个5位字进行编程，提供32个可用的延迟时间供用户选择。

AD9512非常适合数据转换器时钟应用，利用亚皮秒抖动编码信号，可实现优质的转换器性能。

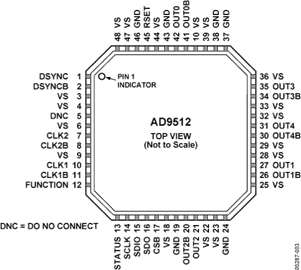

AD9512提供48引脚LFCSP封装，额定温度范围为-40°C至+85°C，可以采用3.3 V单电源供电。

应用

• 低抖动、低相位噪声时钟分配
• 为高速ADC、DAC、DDS、DDC、DUC、MxFE 转换器提供时钟
• 无线基础设施收发器
• 高性能仪器仪表
• 宽带基础设施
