产品详情

AD9530是一款针对40 Gbps/ 100 Gbps OTN应用的完全集成式PLL和分配器件，支持时钟清零和频率转换。内部PLL可锁定至两个参考频率之一以生成最高达2.7 GHz的四个离散输出频率。

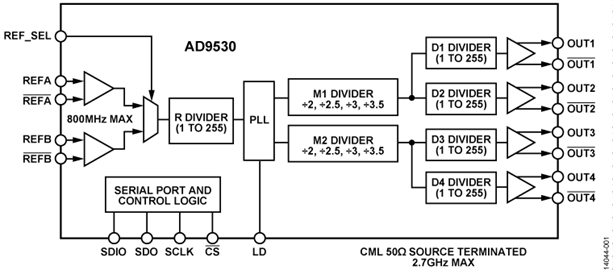

AD9530集成了内部5.11 GHz至5.4 GHz、超低噪声压控振荡器(VCO)。所有四个输出均从内部VCO进行单独分频，并使用两个高速VCO分频器（Mx分频器）和四个独立的8位通道分频器（Dx分频器）。高速VCO分频器提供2、2.5、3、和3.5固定分频，提供宽覆盖范围的可能输出频率。AD9530配置用于小于15 kHz的环路带宽以便衰减基准电压源噪声。

AD9530提供48引脚LFCSP封装，采用典型2.5 V单电源供电。

AD9530的工作温度范围为-40°C至+85°C的扩展工业温度范围。

Applications

• 40 Gbps/100 Gbps光传输网络(OTN)线路端时钟
• 高速模数转换器(ADC)和数模转换器(DAC)时钟
• 数据通信
