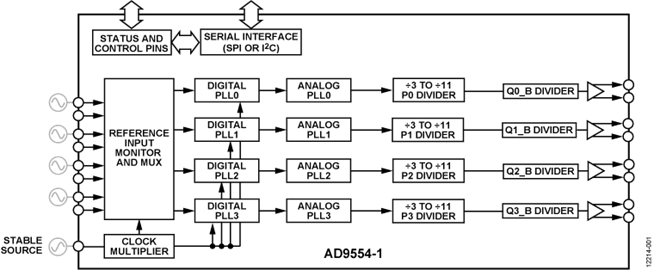

AD9554-1是一款低环路带宽时钟倍频器，可针对包括同步光纤网络(SONET/SDH)的许多系统提供抖动清除和同步功能。 AD9554-1产生的输出时钟可以与多达四路外部输入参考时钟同步。 DPLL可以降低与外部参考时钟相关的输入时间抖动或相位噪声。 借助数字控制环路和保持电路，即使所有参考输入都失效，AD9554-1也能持续产生低抖动输出时钟。
AD9554-1的工作温度范围为-40℃至+85℃工业温度范围。如需该器件的单DPLL版本，请参考AD9557或AD9559。
应用
