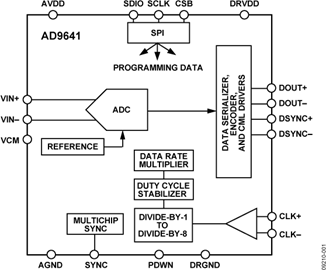

这款ADC内核采用多级、差分流水线架构,并集成了输出纠错逻辑。该ADC具有宽带宽、差分采样保持模拟输入放大器,支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器(DCS)可用来补偿ADC时钟占空比的波动,使转换器保持出色的性能。
ADC输出数据直接送至JESD204A串行输出端口。该输出处于CML电平。该器件提供CMOS或LVDS同步输入(DSYNC)。
需要时,灵活的掉电选项可以明显降低功耗。
设置与控制的编程利用三线式SPI兼容型串行接口来完成。
AD9641采用32引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。
(nyse: adi),全球领先的高性能信号处理解决方案供应商,最近宣布推出一对支持 jesd204a 数据转换器串行接口标准的低功耗、高速14位 adc(模数转换器)ad9644 和 ad9641。ad9644(双通道)和ad9641 14
支持 jesd204a 数据转换器串行接口标准的低功耗、高速14位 adc(模数转换器 jesd204a 工业串行接口标准减少了数据转换器与 fpga(现场可编程门阵列)等其它器件之间的数据输入/输出的数量。更少的互连使布局更简单,电路板尺寸更小,系统整体性能则不受影响。这些特性对于各种高速应用十分重要,包括便携式仪器仪表、超声设备、雷达、无线基础设施(gsm、edge、w-cdma、lte、c
