产品详情

AD9643是一款双通道、14位、采样速率最高达250 MSPS的模数转换器(ADC)，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

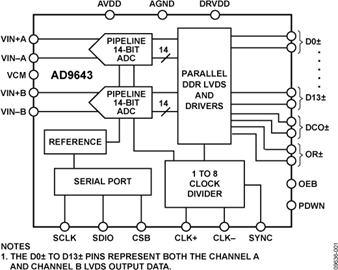

这款双通道ADC采用多级、差分流水线架构，并集成了输出纠错逻辑。每个ADC均具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。

ADC输出数据直接路由至两个外部14位LVDS输出端口，格式化为交错式或通道复用式。

需要时，灵活的关断选项可以明显降低功耗。

设置与控制编程利用三线式SPI兼容型串行接口来完成。

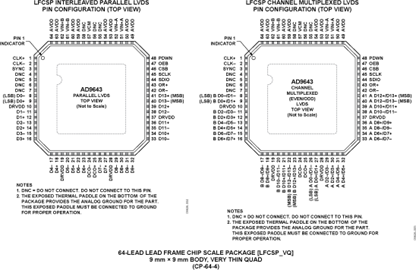

AD9643采用64引脚LFCSP封装，额定温度范围为-40°C至+85°C工业温度范围。

应用
- 通信
- 分集无线电系统
- 多模式数字接收机(3G)
TD-SCDMA、WiMax、WCDMA
CDMA2000、GSM、EDGE、LTE
- I/Q解调系统
- 智能天线系统
- 通用软件无线电
- 超声设备
- 宽带数据应用

产品聚焦
- 集成双通道、14位、170/210/250 MSPS ADC。
- 采用1.8V单电源供电，数字输出驱动器则采用独立电源供电，以支持LVDS输出。
- 取得专利的差分输入在最高至300 MHz的输入频率下仍保持出色的信噪比(SNR)性能。
- SYNC输入可在多个设备之间实现同步。
- 三线式、1.8V SPI端口可用于寄存器编程和寄存器回读。
- 与AD9613引脚兼容，14位产品可轻松转换至12位产品
